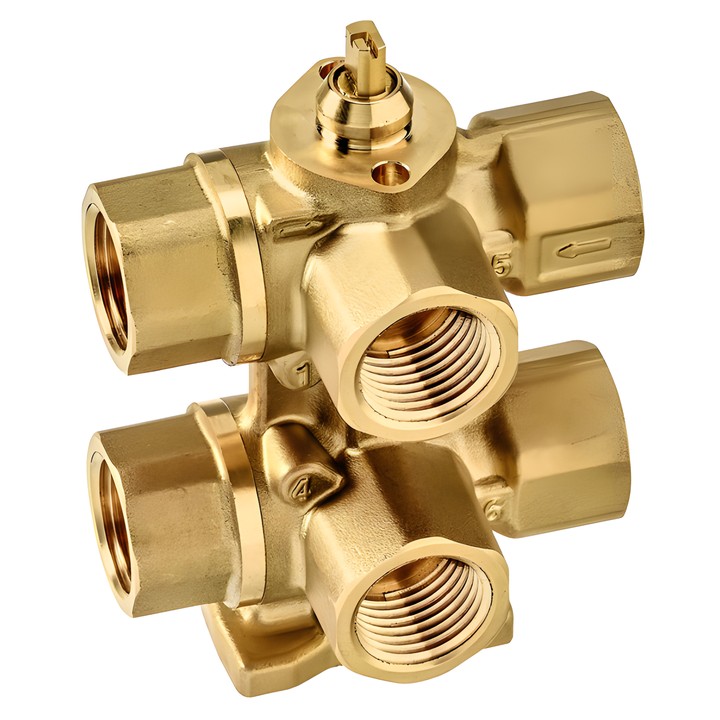

Belimo R3015-P63-P25-B1 - 6-Wege-Regelkugelhahn

Belimo R3015-P63-P25-B1 – Ventil mit Regulierblende

Dieser 6-Wege-Regelkugelhahn mit Innengewinde dient zum Umschalten oder zur analogen Regelung des Wasserstroms in Heiz- und Kühlelementen. Zwei Sequenzen (Kühlen/Heizen) werden von einem einzigen 90°-Drehantrieb betätigt.

Wichtigste Merkmale und technische Daten

• DN 15, Anschluss Rp 1/2", Innengewinde nach ISO 7-1; PN 16.
• Kvs (Sequenz 1): 0.63 m³/h; Kvs (Sequenz 2): 0.25 m³/h.
• Medium: Wasser, Wasser mit max. 50% Vol. Glykol; Mediumtemperatur: 6...80°C [43...176°F].
• Maximale Differenzdruck ∆pmax: 100 kPa; Schließdruck ∆ps: 350 kPa; geräuscharmer Betrieb Δpv100 <50 kPa.
• Lineare Durchflusskennlinie; zulässige Leckage: blasenfrei, Leckageklasse A (EN 12266-1).
• Drehwinkel 90°: Sequenz 1 – 0...30° (Kühlen empfohlen), Totzone – 30...60°, Sequenz 2 – 60...90° (Heizen empfohlen).
• Das integrierte Druckentlastungsventil gleicht Änderungen des Mediendrucks in einem geschlossenen Volumen aus, wenn sich das Ventil in der geschlossenen Stellung (45°) befindet.

Montagehinweise

Das Ventil kann mit der Spindel in jeder Position von senkrecht bis waagerecht montiert werden. Eine hängende Montage mit nach unten gerichteter Achse ist nicht zulässig. Die korrekte Durchflussrichtung ist einzuhalten; die Kugelstellung entspricht der Markierung „L“ auf der Achse.
