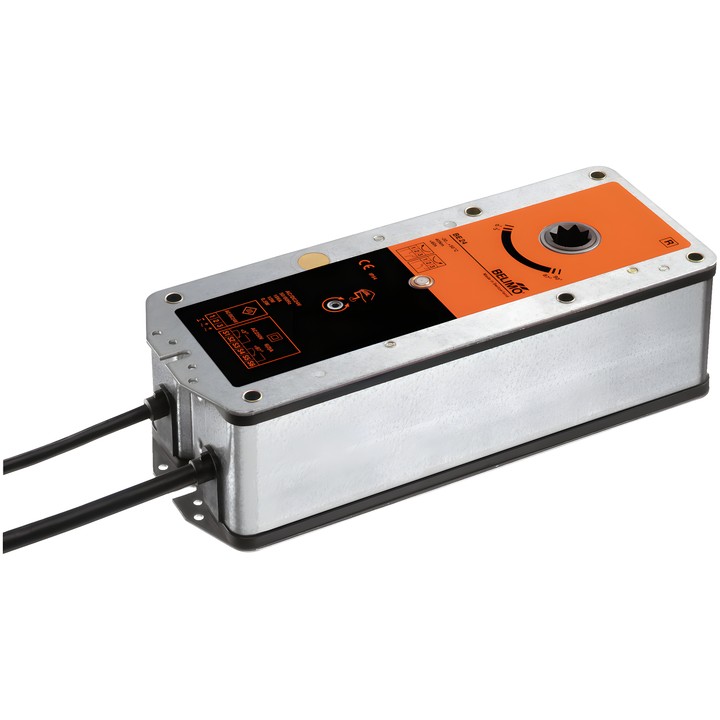

Belimo BE24 - Antrieb für Entrauchungsklappen

Belimo BE24 – Antrieb für Entrauchungsklappen

Antrieb mit Zweipunkt-AUF/ZU-Steuerung und mechanischer Stellungsanzeige. Die Bewegungsrichtung kann durch links-/rechtsseitige Montage gewählt werden.

Wichtige technische Daten

• Drehmoment: 40 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Motorlaufzeit: <60 s / 90°; Drehwinkel: max. 100°.
• Leistungsaufnahme: 12 W während der Bewegung, 0.5 W in Ruhestellung; 18 VA zur Kabeldimensionierung.
• Hilfsschalter: 2x SPDT, Schaltpunkte 3° / 87°.
• Mechanischer Anschluss: formschlüssige Verbindung 14x14 mm, durchgehende Hohlwelle.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
• Manuelle Verstellung mit einer Handkurbel; Handkurbel, Anzeige und Schutztasche im Lieferumfang enthalten.
• Schutzart: IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb wird vom Klappenhersteller an die Entrauchungsklappe angepasst und daran montiert. Die zwei integrierten Hilfsschalter dürfen entweder mit Netzspannung oder mit Schutzkleinspannung betrieben werden; eine Kombination dieser Spannungsarten ist nicht zulässig.
