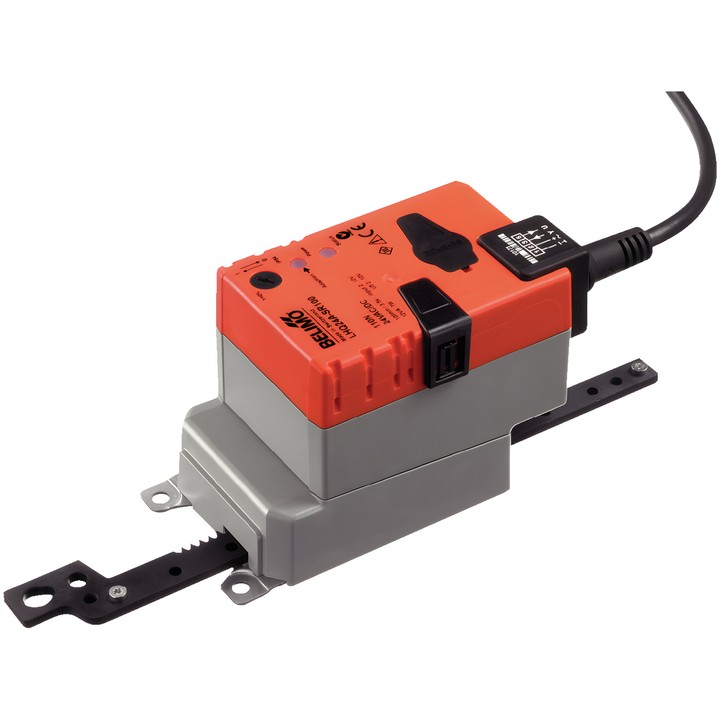

Belimo LHQ24A-SR100 - modulierender Linearantrieb

Belimo LHQ24A-SR100 – Linearantrieb

Modulierender Antrieb zur Regelung von Klappen und Schieberventilen in der technischen Gebäudeausrüstung. Laut technischem Datenblatt geeignet für Luftklappen mit einer Fläche von bis zu ca. 0.7 m².

Wichtigste Merkmale und Parameter

• Stellkraft: 100 N.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Stellbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar. Minimal zulässiger Hub: 40 mm.
• Laufzeit des Motors: 3.5 s / 100 mm.
• Leistungsaufnahme im Betrieb: 13 W; in Ruhestellung: 2 W; zur Kabeldimensionierung: 23 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Beim erstmaligen Einschalten der Versorgung passt der Antrieb den Arbeitsbereich und das Rückmeldesignal an den eingestellten mechanischen Bereich an. Die Adaption kann auch per Drucktaste gestartet werden; sie ist nach einer Änderung der Hubbegrenzung erforderlich.
