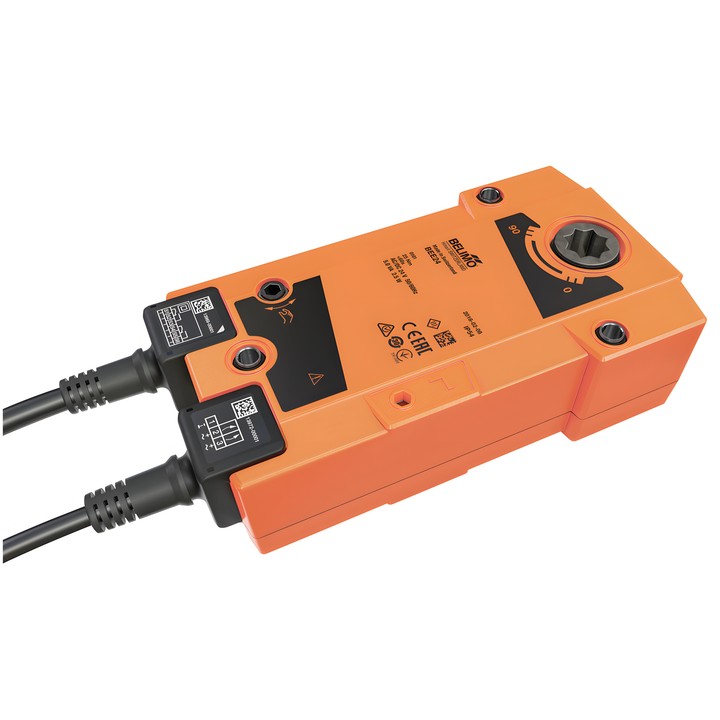

Belimo BEE24 – Stellantrieb für Brandschutzklappen

Stellantrieb mit Zweidraht-Zu/Auf-Steuerung, mechanischer Sicherheitspositionsarretierung Safety Position Lock™ und Stellungsanzeige.

Wichtigste technische Daten

• Motordrehmoment: 25 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Motorlaufzeit: <60 s / 90°; maximaler Drehwinkel: 95°.
• Hilfsschalter: 2x SPDT; Schaltpunkte: 5° / 80°.
• Formschlüssiger Anschluss 12x12 mm, durchgehende Hohlwelle.
• Leistungsaufnahme während der Bewegung: 2.5 W; im Ruhezustand: 0.1 W; zur Kabeldimensionierung: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
• Schutzart: IP54; Umgebungstemperatur: -30...55°C [-22...131°F].
• Bewegungsrichtung durch die Montageart wählbar; manuelle Verstellung mit Kurbel.

Im Lieferumfang: Kurbel, Stellungsanzeige und Schutzbeutel. Laut Dokumentation wird der Stellantrieb vom Klappenhersteller angepasst und an der Klappe montiert und direkt an Hersteller von Sicherheitsklappen geliefert.
