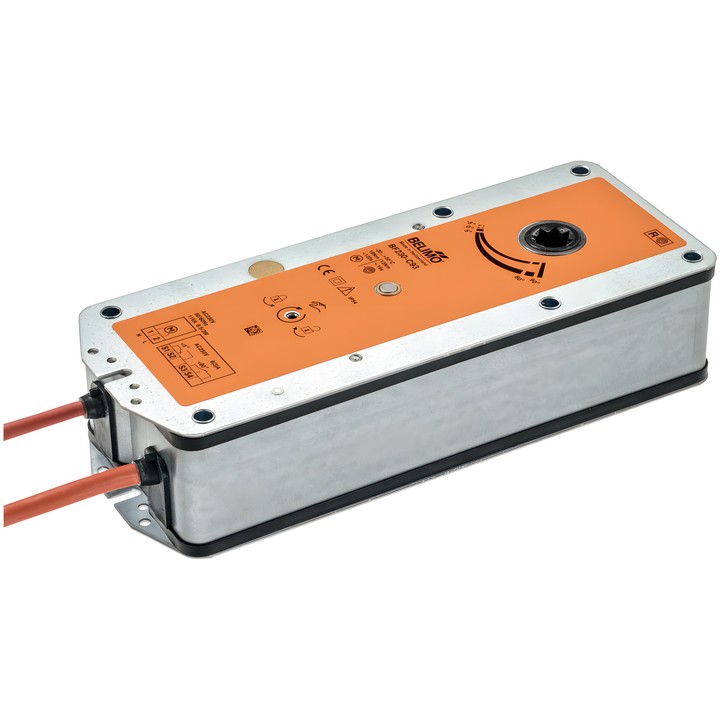

Belimo BF230-C93 - Federrücklaufantrieb für Brandschutzklappen

Belimo BF230-C93 Antrieb

Federrücklaufantrieb für 90°-Brandschutz- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Bei angelegter Versorgung fährt er die Klappe in die Betriebsstellung und spannt dabei die Feder; bei Unterbrechung der Versorgung fährt die Feder die Klappe in die Sicherheitsstellung.

Wichtige technische Daten

• Motordrehmoment: 18 Nm; Drehmoment der Sicherheitsfunktion: 12 Nm.
• Bemessungsspannung: AC 230 V, 50/60 Hz; Spannungsbereich: AC 198...264 V.
• Ansteuerung: Zu/Auf.
• Motorlaufzeit: <120 s / 90°; Laufzeit der Sicherheitsfunktion: 16 s @ 20°C.
• Leistungsaufnahme: 8 W während der Bewegung und 3 W in Ruhestellung; Auslegungsleistung für Kabel: 12.5 VA.
• Hilfsschalter: 2x SPDT, Schaltpunkte 5° / 80°.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 2x 0.75 mm² (Silikon); Anschluss der Hilfsschalter: Kabel 1 m, 4x 0.75 mm² (Silikon).
• Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, nicht durchgehende Hohlwelle.
• Drehrichtung des Motors durch Montage L/R wählbar; manuelle Verstellung mit Positionsanschlag.
• Schutzart: IP54; Schutzklasse IEC/EN II, verstärkte Isolierung.

Im Lieferumfang: Handkurbel, Anzeige, Schutzabdeckung und Formeinsatz 12/10 mm. Der Antrieb wird vom Hersteller der Brandschutzklappe angepasst und an der Klappe montiert.
