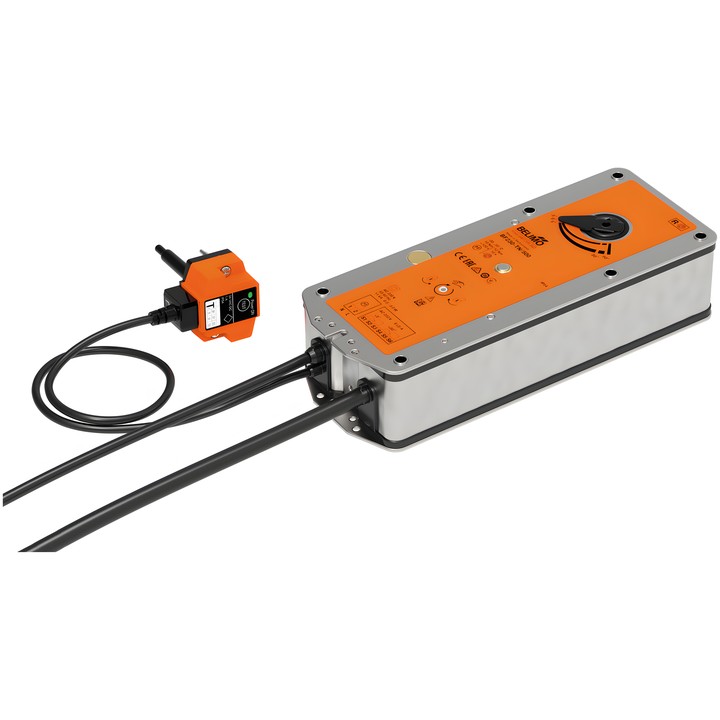

Belimo Antrieb BF230-TN/500
Der Federrücklaufantrieb mit thermoelektrischer Auslösevorrichtung BAT (72°C) ist für 90°-Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen vorgesehen. Bei anliegender Versorgung bringt der Motor die Klappe in die Betriebsstellung und spannt die Feder; bei einer Unterbrechung der Stromversorgung bewegt die Feder die Klappe in die Sicherheitsstellung.
Wichtigste Merkmale
- Versorgung AC 230 V, 50/60 Hz; Auf/Zu-Steuerung.
- Motordrehmoment 18 Nm; Drehmoment der Sicherheitsfunktion 12 Nm.
- Motorlaufzeit <120 s / 90°; Laufzeit der Sicherheitsfunktion 16 s @ 20°C.
- BAT-Auslösevorrichtung mit Temperatursicherungen für Umgebungstemperatur und Temperatur im Kanal: 72°C. Das Auslösen einer Sicherung unterbricht die Stromversorgung dauerhaft.
- Zwei Hilfsschalter 2x SPDT, Schaltpunkte 5° / 80°.
- Formschlussanschluss 12x12 mm, nicht durchgehende Hohlwelle; die Bewegungsrichtung des Motors wird durch Montage L/R gewählt.
- Handverstellung mit Positionsanschlag; mechanische Stellungsanzeige.
- Schutzart IP54; Schutzklasse IEC/EN II, verstärkte Isolierung.
Anschlüsse und Zubehör
Versorgungs- und Steueranschluss: Kabel 5 m, 2x 0.75 mm² (halogenfrei). Anschluss der Hilfsschalter: Kabel 5 m, 6x 0.75 mm² (halogenfrei). Im Lieferumfang: Handkurbel, Anzeige, Schutztasche und Einsatz für Formschlussanschluss 12/10 mm.
Laut Dokumentation wird der Antrieb vom Hersteller der Brand- oder Rauchschutzklappe angepasst und an der Klappe montiert; Belimo liefert ihn direkt an Hersteller solcher Klappen.
