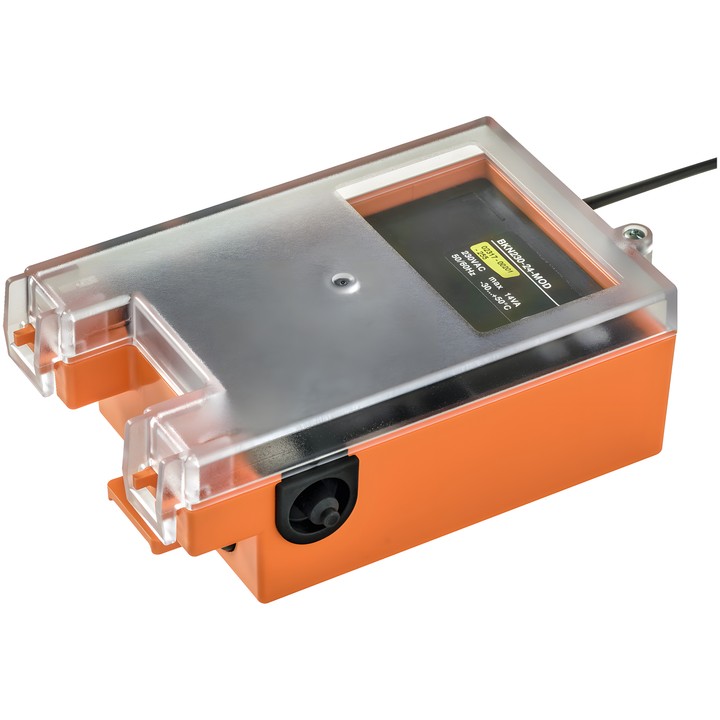

Belimo BKN230-24-MOD - Kommunikationsmodul mit Netzteil für Brandschutzklappen

Belimo BKN230-24-MOD

Kommunikationsmodul mit Netzteil für Antriebe von Brandschutzklappen. In der Nähe der Klappe montiert, verbindet es diese mit dem übergeordneten System und versorgt den Antrieb über einen Steckanschluss mit DC 24 V.

Wichtigste Merkmale

• Kommunikation über BACnet MS/TP oder Modbus RTU (RS-485).
• Versorgung mit AC 230 V, 50/60 Hz über ein Kabel mit Eurostecker; Spannungsbereich AC 198...264 V.
• Versorgung des Antriebs mit DC 24 V über einen Steckanschluss, mit galvanischer Trennung.
• Direkter Anschluss eines optoelektronischen Rauchmelders ohne zusätzliches Netzteil; Anschluss für einen externen Rauchmelder: 24 V, max. 50 mA.
• LEDs zur Anzeige der Antriebsposition und von Störungen sowie der BACnet/Modbus-Kommunikation.
• Taste zum Starten eines Tests und Quittieren einer Störung; DIL-Schalter zur Parametrierung der Kommunikation.
• Kompatible Antriebe: BFA24..-ST, BF24..-ST, BFN24..-ST, BFL24..-ST.

Technische Daten

• Leistungsaufnahme im Betrieb: 3 W (Betriebsstellung, einschließlich Antrieb).
• Auslegungsleistung für die Kabeldimensionierung: 14 VA (einschließlich Antrieb).
• Schutzart: IP40.
• Umgebungstemperatur: –20...50°C.
• Typische Ansprechzeit: <100 ms.
