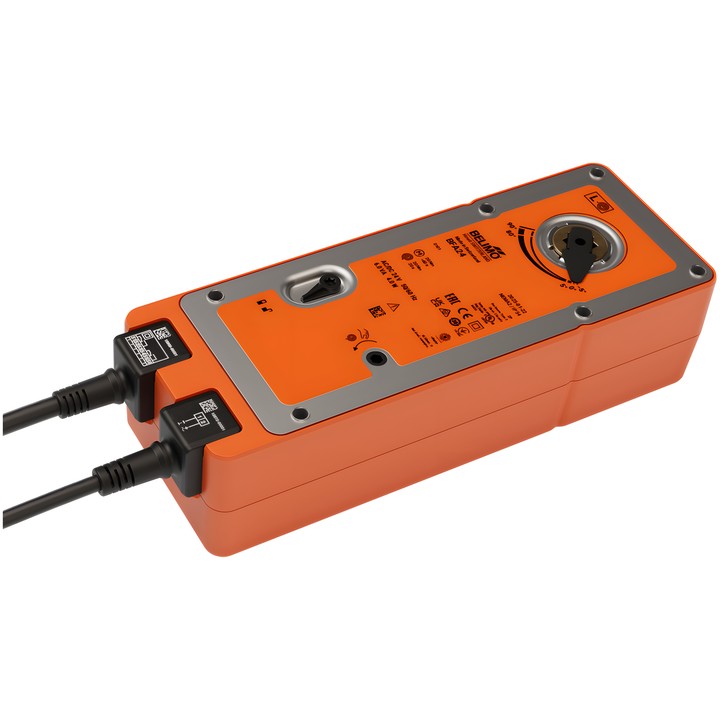

Belimo BFA24-SR – technische Daten
Federrücklaufantrieb für 90°-Brandschutz- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Das analoge Y-Signal stellt die Klappe auf die Betriebsposition und spannt gleichzeitig die Feder. Bei einer Unterbrechung der Spannungsversorgung bewegt die Feder die Klappe in die Sicherheitsposition.
- Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm.
- Nennspannung: AC/DC 24 V (SELV), 50/60 Hz; Spannungsbereich: AC 19.2...28.8 V / DC 21.6...28.8 V.
- Modulierende Ansteuerung; Arbeitsbereich Y: 2...10 V; Rückmeldesignal U: 2...10 V.
- Motorlaufzeit: <60 s / 90°; Laufzeit der Sicherheitsfunktion: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Leistungsaufnahme im Betrieb: 7 W; in Ruhestellung: 1.5 W; zur Leitungsdimensionierung: 9.5 VA.
- Hilfsschalter: 2x SPDT; Schaltpunkte: 5° / 80°.
- Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
- Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, durchgehende Hohlwelle; Drehwinkel: max. 95°.
- Die Bewegungsrichtung des Motors wird durch die Montage L/R gewählt; Handverstellung mit Stellungsanschlag.
- Schutzart: IP54; IEC/EN-Schutzklasse: II, verstärkte Isolierung.
Im Lieferumfang: Handkurbel, Stellungsanzeige und Schutzbeutel. Die Handverstellung darf nur bei ausgeschalteter Spannungsversorgung erfolgen. Der Antrieb wird vom Klappenhersteller angepasst und an der Klappe montiert; laut Dokumentation wird er direkt an Hersteller von Sicherheitsklappen geliefert.
