Belimo BFA24-SR-T - Federrücklaufantrieb für Brandschutzklappen

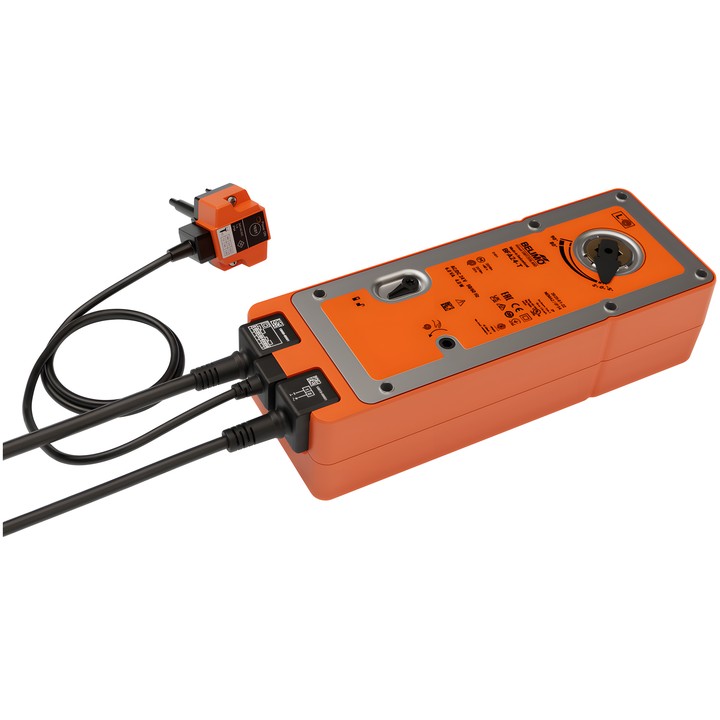

Belimo BFA24-SR-T

Federrücklaufantrieb mit thermoelektrischer Auslösung BAT (72°C), vorgesehen für 90° Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Bei einer Unterbrechung der Spannungsversorgung bringt die Feder die Klappe in die Sicherheitsstellung.

Wichtige technische Daten

• Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC/DC 24 V (SELV), 50/60 Hz.
• Modulierende Ansteuerung: Signalbereich Y 2...10 V; Positionsrückmeldesignal U 2...10 V.
• Motorlaufzeit: <60 s / 90°; Laufzeit der Sicherheitsfunktion: 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Leistungsaufnahme im Betrieb: 7 W; in Ruhestellung: 1.5 W; Auslegungsleistung zur Kabeldimensionierung: 9.5 VA.
• BAT-Auslösung: Thermosicherungen lösen bei 72°C außerhalb und innerhalb des Kanals aus.
• Hilfsschalter: 2x SPDT, Schaltpunkte 5° / 80°.
• Mechanischer Anschluss: Formschluss 12x12 mm, durchgehende Hohlwelle; maximaler Drehwinkel: 95°.
• Versorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
• Motordrehrichtung durch Montage L/R wählbar; manuelle Verstellung mit Anschlag bei abgeschalteter Spannungsversorgung.
• Schutzart: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.

Im Lieferumfang: Handkurbel, Stellungsanzeige und Schutzbeutel. Laut Dokumentation wird der Antrieb vom Klappenhersteller an der Klappe montiert und direkt an Hersteller von Sicherheitsklappen geliefert.
