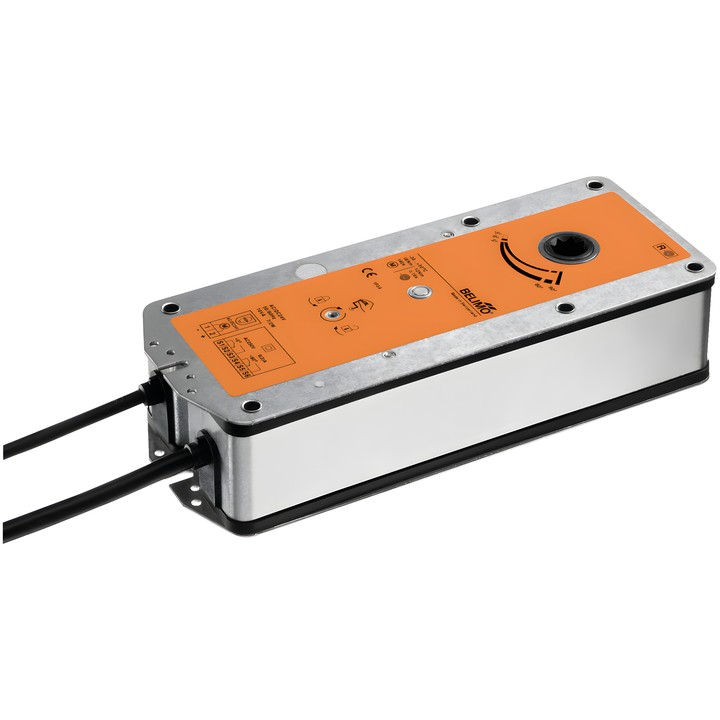

Belimo BF48-5 - Federrücklaufantrieb für Brandschutzklappen

Belimo BF48-5 – Antrieb für Brand- und Rauchschutzklappen

Federrücklaufantrieb für 90°-Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Im Betrieb verstellt der Motor die Klappe und spannt die Rückstellfeder; bei einer Unterbrechung der Stromversorgung fährt die Federenergie die Klappe in die Sicherheitsstellung.

Wichtige technische Daten

• Nennspannung: AC/DC 48 V; Frequenz: 50/60 Hz.
• Ansteuerung: Zu/Auf.
• Motordrehmoment: 18 Nm; Drehmoment der Sicherheitsfunktion: 12 Nm.
• Motorlaufzeit: <120 s / 90°; Laufzeit der Sicherheitsfunktion: 16 s @ 20°C.
• Leistungsaufnahme im Betrieb: 11 W; in Ruhestellung: 3.5 W; zur Kabeldimensionierung: 16 VA.
• Hilfsschalter: 2x SPDT; Schaltpunkte: 5° / 80°.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 2x 0.75 mm² (halogenfrei); Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm² (halogenfrei).
• Mechanischer Anschluss: Formschlussanschluss 12x12 mm, nicht durchgehende Hohlwelle.
• Drehwinkel: max. 95°; die Motordrehrichtung wird durch die Montage L/R gewählt.
• Handverstellung mit Stellungsanschlag; mechanische Stellungsanzeige.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Im Lieferumfang: Handkurbel, Anzeige, Schutzabdeckung und Einsatz für den Formschlussanschluss 12/10 mm. Laut Dokumentation wird der Antrieb vom Klappenhersteller angepasst und an der Klappe montiert; Belimo liefert ihn direkt an Hersteller von Sicherheitsklappen.
