Belimo NR24A-SR-TP - Drehantrieb für Kugelhähne

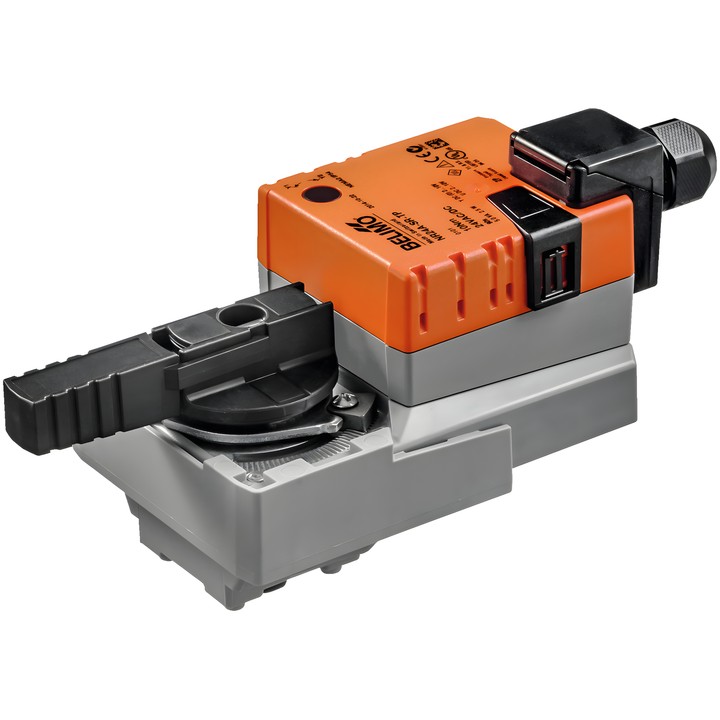

Belimo-Drehantrieb NR24A-SR-TP

Der NR24A-SR-TP ist ein stetiger Drehantrieb für Kugelhähne. Das Steuersignal Y bestimmt die Position des Antriebs, während die Rückmeldespannung U zur elektrischen Anzeige der Ventilposition dient.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 10 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Regelbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Laufzeit des Motors: 90 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; im Stillstand: 0.4 W; zur Kabeldimensionierung: 5 VA.
• Stromversorgungs- und Steuerungsanschluss: Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig).
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige und einstellbarer Drehwinkel mit mechanischen Anschlägen.

Der Antrieb wird mit einer zentralen Schraube direkt auf dem Kugelhahn montiert. Er ist überlastgeschützt und stoppt automatisch, sobald der Endanschlag erreicht ist.
