Belimo CQD24A-T - Drehantrieb für Zonenventile

Belimo CQD24A-T – Antrieb für Zonenventile

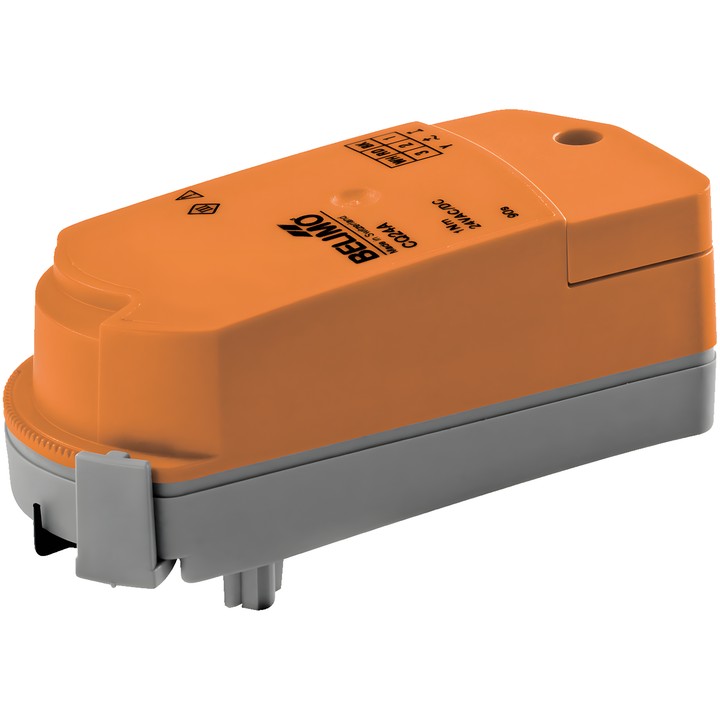

Elektronischer Drehantrieb mit Schnappmontage am Ventil. Der Drehwinkel lässt sich einstellen, um den maximalen Durchfluss des Ventils festzulegen; die Durchflusseinstellwerte sind in den Datenblättern der jeweiligen Zonenventile angegeben.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 1 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Bemessungsspannungsbereich: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Ansteuerung: Zu/Auf, 3-Punkt.
• Motorlaufzeit: 15 s / 90°.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.2 W; zur Leitungsdimensionierung: 1.5 VA.
• Stromversorgungs- und Steueranschluss: Klemmen 2.5 mm² (Kabel ø6.3...6.8 mm, 3-adrig).
• Werkzeuglose Schnappmontage; die Ausrichtung zum Ventil ist in 180°-Schritten möglich.
• Einstellung des Drehwinkels mit Clip in Schritten von 2.5°; Positionsanzeige.
• Manuelle Verstellung nach dem Abnehmen des Antriebs vom Ventil.
• Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV); Schutzart IEC/EN: IP40.

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Endanschlags. Die Stromversorgung muss über einen Trenntransformator erfolgen.
