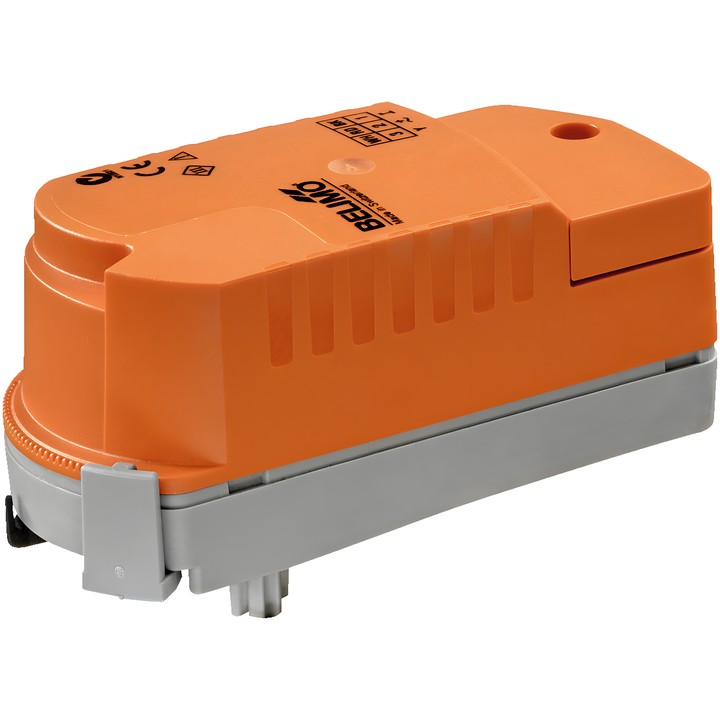

Belimo CQK230A-T - Drehantrieb für Zonenventile

Belimo CQK230A-T – Antrieb für Zonenventile

Der CQK230A-T ist ein Drehantrieb mit Sicherheitsfunktion. Bei einer Unterbrechung der Stromversorgung bewegt die in den integrierten Kondensatoren gespeicherte Energie das Ventil in die Sicherheitsstellung: geschlossen (NC).

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 1 Nm.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: 60 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.5 W; Auslegungsleistung für die Kabeldimensionierung: 5 VA.
• Anschluss für Stromversorgung und Steuerung: Klemmen 2.5 mm² (Kabel ø6.3...6.8 mm, 2-adrig).
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Werkzeuglose Schnappmontage und mechanische Stellungsanzeige.
• Die Einstellung des Drehwinkels mit einem Clip in Schritten von 2.5° ermöglicht die Einstellung des maximalen Ventildurchflusses.

Bei einem Stromausfall berücksichtigt der Antrieb die werkseitig eingestellte Überbrückungszeit (PF) von 1 s. Das Ventil kann nach dem Abnehmen des Antriebs von Hand verstellt werden.
