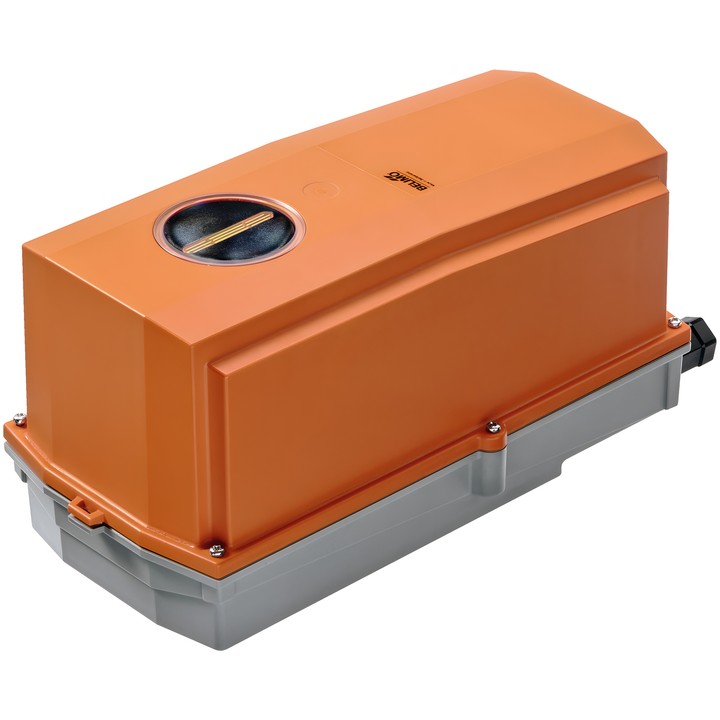

Belimo GRC24G-MF-T-5 - Drehantrieb für Ventile

Belimo GRC24G-MF-T-5

Konfigurierbarer Drehantrieb für Drehventile und Klappen. Die Position wird über das analoge Stellsignal Y vorgegeben; die Spannung U dient zur Rückmeldung der Ventilstellung.

Wichtige Merkmale und technische Daten

• Drehmoment: 40 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Stetige Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V.
• Laufzeit: 35 s / 90°; einstellbare Laufzeit: 35...150 s.
• Leistungsaufnahme im Betrieb: 8 W; im Stillstand: 2.5 W; zur Kabeldimensionierung: 11 VA.
• Anschluss für Versorgung und Steuerung: Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig).
• Flanschanschluss: F05; Schutzart IEC/EN: IP66/67; NEMA 4X.
• Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; Stellungsanzeige.
• Einstellbarer Drehwinkel mit mechanischen Anschlägen; Standardeinstellung: 0...90°.
• Konfiguration der Parameter mit Belimo Assistant 2 oder ZTH EU.

Der Antrieb ist für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Laut technischem Datenblatt eignet er sich besonders für den Einsatz im Freien.
