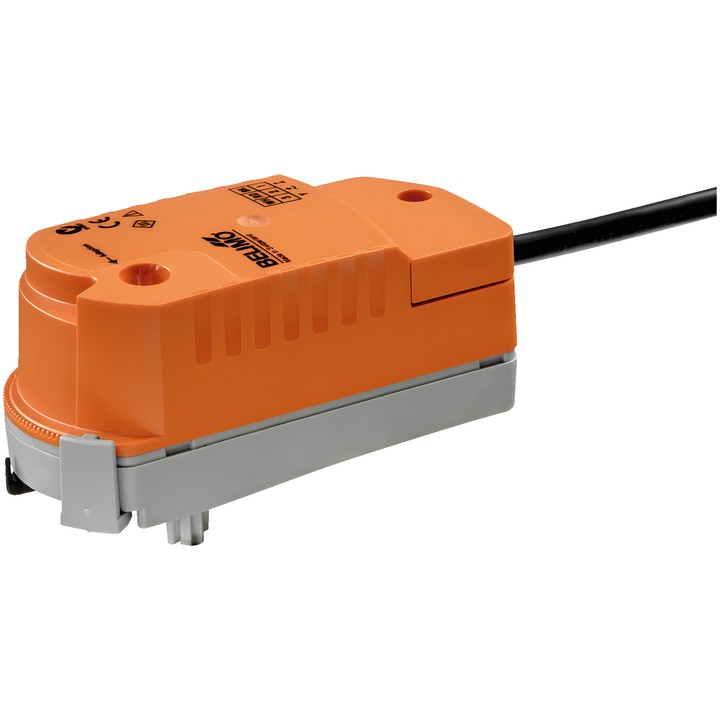

Belimo CQKD24A-SR – Antrieb für Zonenventile
Drehantrieb mit Sicherheitsfunktion, ausgelegt für Zonenventile. Im Betrieb stellt er das Ventil auf die Sollposition und lädt die integrierten Kondensatoren. Bei einer Unterbrechung der Versorgung fährt die in den Kondensatoren gespeicherte Energie das Ventil in die geschlossene Stellung (NC); die werkseitig eingestellte Überbrückungszeit (PF) beträgt 1 s.
Wichtigste Merkmale und technische Daten
- Motordrehmoment: 1 Nm.
- Versorgung: AC/DC 24 V, 50/60 Hz.
- Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
- Motorlaufzeit: 15 s / 90°; Laufzeit der Sicherheitsfunktion: 15 s / 90°.
- Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 0.5 W; Dimensionierungsleistung für Leitungen: 5 VA.
- Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.34 mm².
- Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
- Werkzeuglose Schnappmontage, mechanische Stellungsanzeige und mechanischer Drehwinkelbegrenzer.
- Einstellung des Drehwinkels mit einem Clip in Schritten von 2.5° zur Festlegung des maximalen Ventildurchflusses. Nach jeder Änderung der Durchflusseinstellung mit dem Clip muss eine Adaption des Antriebs durchgeführt werden.
- Manuelle Verstellung des Ventils nach Abnehmen des Antriebs.
Vor der ersten Inbetriebnahme benötigen die Kondensatoren etwa 25 s zum Vorladen. Das Gerät ist für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen bestimmt.
