Belimo EF24A - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo EF24A – Antrieb für Klappen

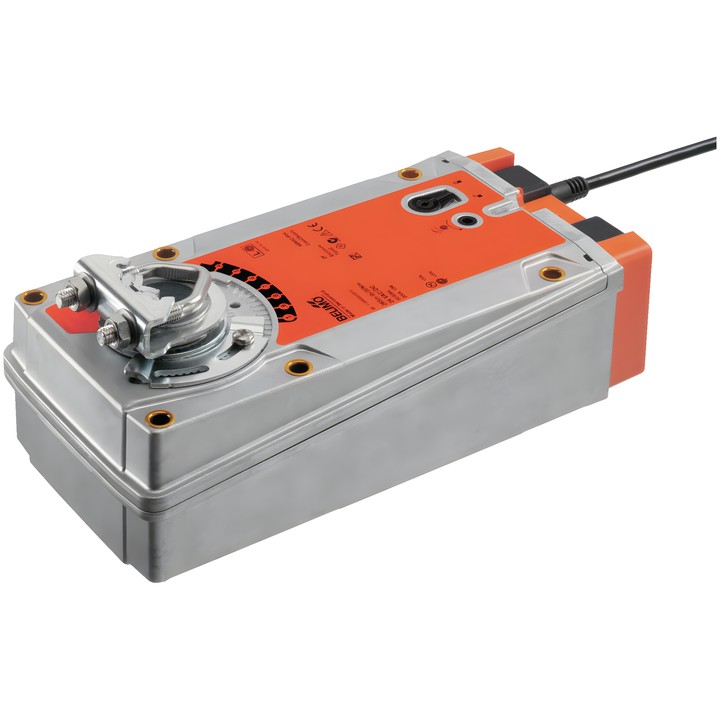

Der Drehantrieb mit Sicherheitsfunktion ist für die Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Laut technischem Datenblatt unterstützt er Luftklappen mit einer Fläche von bis zu ca. 6 m². Während des Betriebs verstellt der Motor die Klappe und spannt die Rückstellfeder; bei einem Stromausfall stellt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und Parameter

• Drehmoment des Motors und der Sicherheitsfunktion: 30 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Steuerung: Auf/Zu.
• Laufzeit des Motors: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°, mit mechanischen Anschlägen einstellbar.
• Mechanischer Anschluss: Universalklemme 12...26.7 mm; Drehrichtung des Motors und der Sicherheitsfunktion durch Montage L/R wählbar.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter; mechanische Stellungsanzeige.
• Leistungsaufnahme: 9.5 W während der Bewegung, 4.5 W in Ruhestellung; 16 VA zur Dimensionierung der Leitungen.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 2x 0.75 mm², halogenfrei.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].
