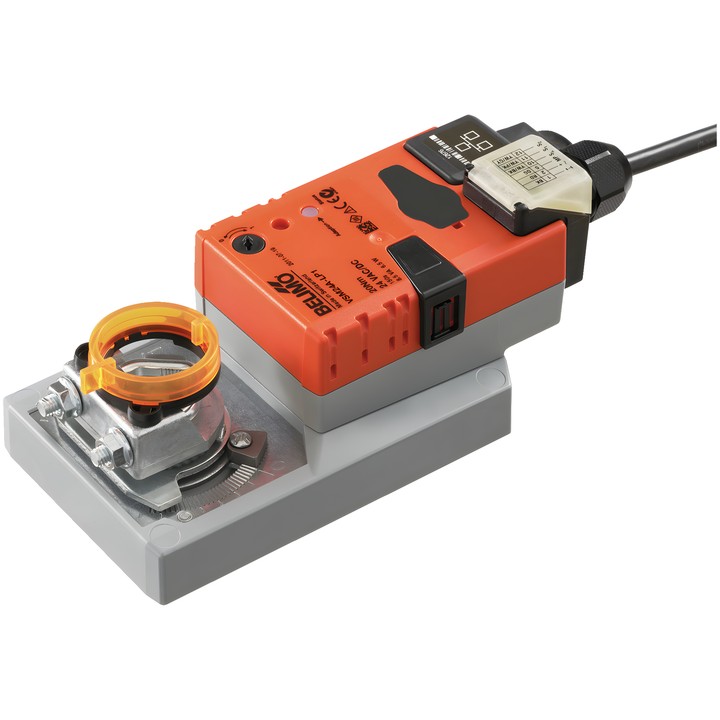

Belimo VSM24A-LP1 - Drehantrieb für Klappen

Belimo VSM24A-LP1 – Antrieb für Klappen

Drehantrieb für Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut Dokumentation ist er für Klappen mit einer Fläche von bis zu ca. 4 m² ausgelegt. Er kann im Kommunikationsmodus oder im Hybridmodus betrieben werden, bei dem das Steuersignal analog eingespeist wird.

Wichtigste Merkmale

• Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V.
• Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet-RJ45-Anschluss und integrierter Webserver.
• Arbeitsbereich Y: 2...10 V; veränderbarer Arbeitsbereich Y: 0.5...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 86...346 s.
• Drehwinkel: 95°, mit der Möglichkeit, ihn beidseitig durch mechanische Anschläge zu begrenzen.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; Bewegungsrichtung über Schalter 0/1 wählbar.
• Umkehrbare Universal-Montageklemme für 10...20 mm.
• Anschluss von zwei Sensoren und Umwandlung ihrer Signale zur Übertragung an ein übergeordnetes System möglich.
• Leistungsaufnahme im Betrieb: 6 W; im Ruhezustand: 1.4 W; Auslegungsleistung für die Kabeldimensionierung: 8 VA.
• Versorgungs- und Steueranschluss: Kabel 1 m, 6x 0.5 mm²; Schutzart IEC/EN: IP40.
• Umgebungstemperatur: -30...50°C [-22...122°F].
