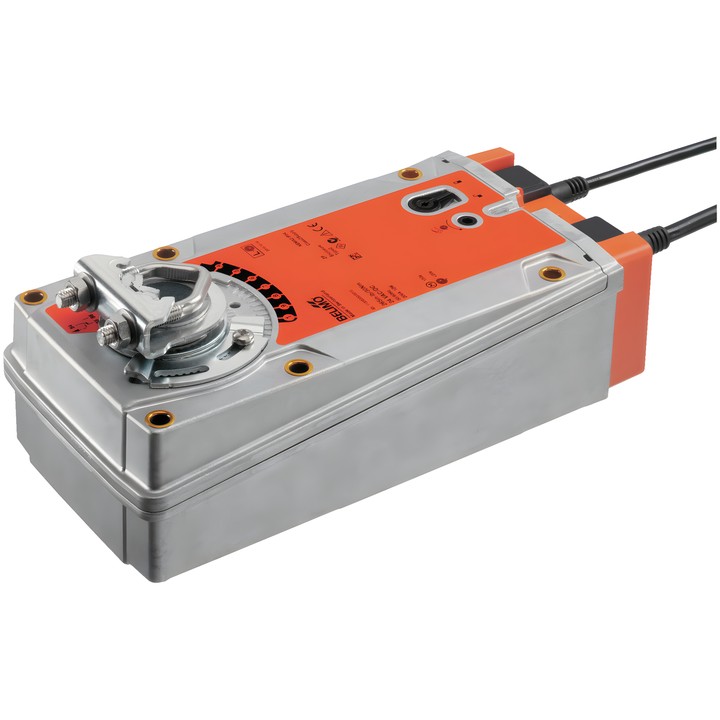

Belimo EF24A-S2 - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo EF24A-S2 – Antrieb für Klappen

Drehantrieb zur Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Während des Betriebs verstellt der Motor die Klappe und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung bewegt die Federenergie die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale

• Drehmoment von Motor und Sicherheitsfunktion: 30 Nm.
• Versorgung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Ansteuerung: Zu/Auf.
• Laufzeit des Motors: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• 2x SPDT: ein Hilfsschalter mit Einstellung 10 % und einer mit Einstellbereich 11...100 %.
• Drehwinkel: max. 95°, mit mechanischen Anschlägen einstellbar.
• Handverstellung mit Kurbel und Verriegelungsschalter; mechanische Stellungsanzeige.
• Montage auf der Klappenachse: Universalklemme 12...26.7 mm.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Elektrische Daten und Anschlüsse

• Leistungsaufnahme während der Bewegung: 9.5 W; in Ruhestellung: 4.5 W; zur Kabeldimensionierung: 16 VA.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 2x 0.75 mm², FRNC (halogenfrei).
• Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
