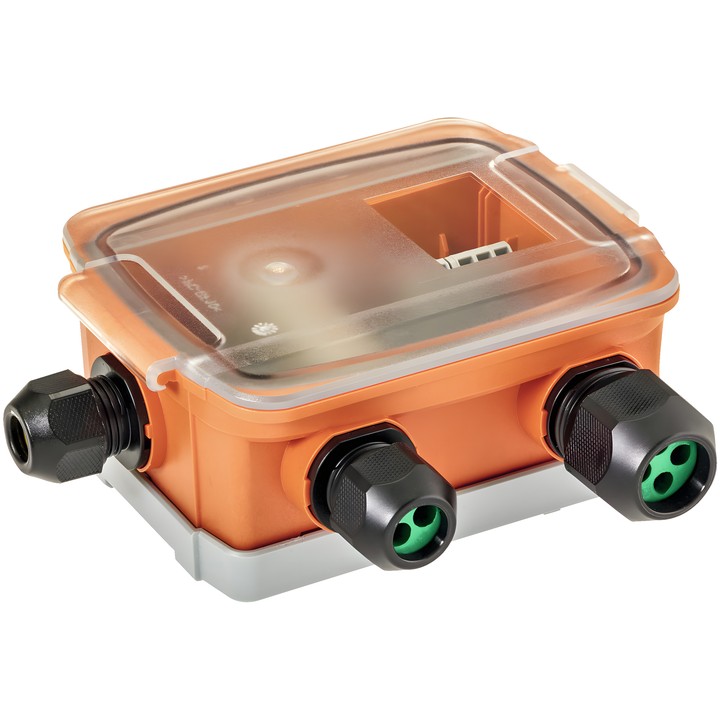

Belimo G-22PEM-A01 - MP-Bus-zu-M-Bus-Konverter

M-Bus-Konverter Belimo G-22PEM-A01

Das Gerät arbeitet als MP-Client: Es wandelt MP-Bus-Informationen von Wärmezählern 22PE.. und Belimo Energy Valve™ EV..R2+.. / EV..R3+.. in M-Bus um. Es versorgt angeschlossene Geräte mit Strom und bindet sie in M-Bus ein.

Wichtigste Merkmale und Parameter

• Ausgangssignal: M-Bus.
• Nennspannung: AC/DC 24 V; Nennspannungsbereich: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Leistungsaufnahme: 0.9 VA (AC) oder 0.75 W (DC).
• Elektrischer Anschluss: steckbare Federklemmenleiste, max. 2.5 mm².
• Schutzart IEC/EN: IP65; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C; Umgebungsfeuchtigkeit: max. 95% RH, nicht kondensierend.
• Übertragungsgeschwindigkeit: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• M-Bus-Protokoll: EN 13757-3:2018.
• Maximale Stromaufnahme der an den Konverter angeschlossenen Geräte: 2 A (ohmsche Last).

Der Konverter ist für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Gemäß Dokumentation muss der angeschlossene Wärmezähler oder Belimo Energy Valve™ als MP-Server eingestellt werden.
