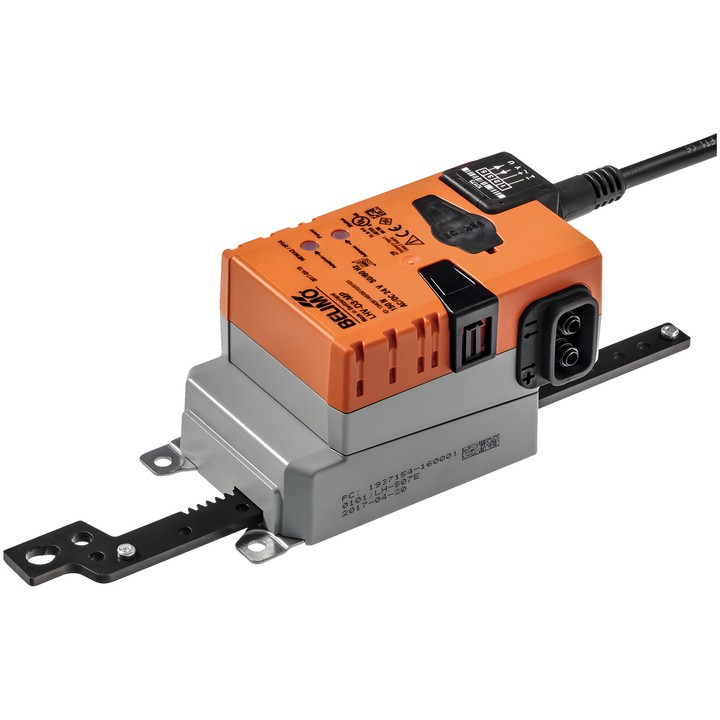

Belimo LHV-D3-MP - regulador de caudal VAV-Compact con actuador lineal

Belimo LHV-D3-MP – dispositivo VAV-Compact

El dispositivo combina un regulador VAV, un sensor dinámico Δp Belimo D3 y un actuador lineal. Se utiliza para regular unidades VAV en la zona de confort; las funciones disponibles incluyen regulación de caudal VAV/CAV y regulación de posición.

Características y especificaciones principales

• Fuerza del actuador: 150 N; carrera: 100 mm.
• Alimentación: AC/DC 24 V, 50/60 Hz.
• Consumo de potencia: 2.5 W durante el funcionamiento, 1.5 W en posición de reposo; potencia para dimensionar los cables: 4.5 VA.
• Comunicación MP-Bus; control modulante 0/2...10 V. Rango de trabajo Y: 2...10 V, rango Y configurable: 0...10 V; señal de realimentación de posición U: 2...10 V.
• Sensor dinámico de caudal Belimo D3; rango funcional de presión diferencial: 0...500 Pa.
• Control manual mediante botón, con posibilidad de bloqueo.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Protective Extra-Low Voltage (PELV).
• Temperatura ambiente: 0...50°C [32...122°F].
• Toma de servicio e interfaz NFC; configuración de parámetros mediante Belimo Assistant 2.
