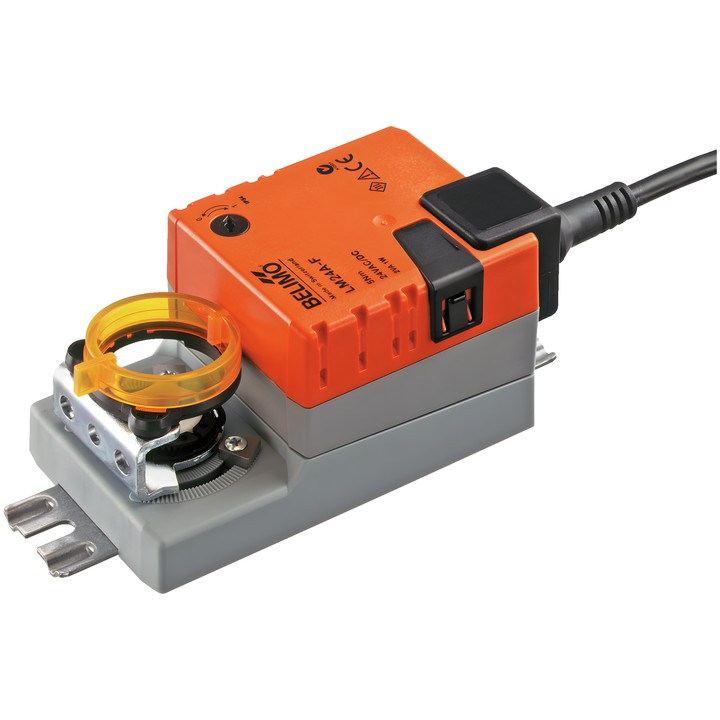

Belimo LM24A-F - actuador para compuertas

Belimo LM24A-F – actuador para compuertas

Actuador diseñado para posicionar compuertas en instalaciones técnicas de edificios. Según la documentación, es adecuado para compuertas de aire con una superficie de hasta aprox. 1 m².

Características principales y datos técnicos

• Par: 5 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Control: Cerrar/Abrir, 3 puntos; tiempo de funcionamiento del motor: 150 s / 90°.
• Ángulo de giro: máx. 95°, con limitadores mecánicos ajustables a ambos lados.
• El sentido de movimiento se selecciona con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición.
• Conexión mecánica: conexión de forma 8x8 mm; conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Consumo durante el funcionamiento: 1 W; en reposo: 0.2 W; potencia para dimensionar el cable: 1.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
