Belimo NM230A - actuador para compuertas

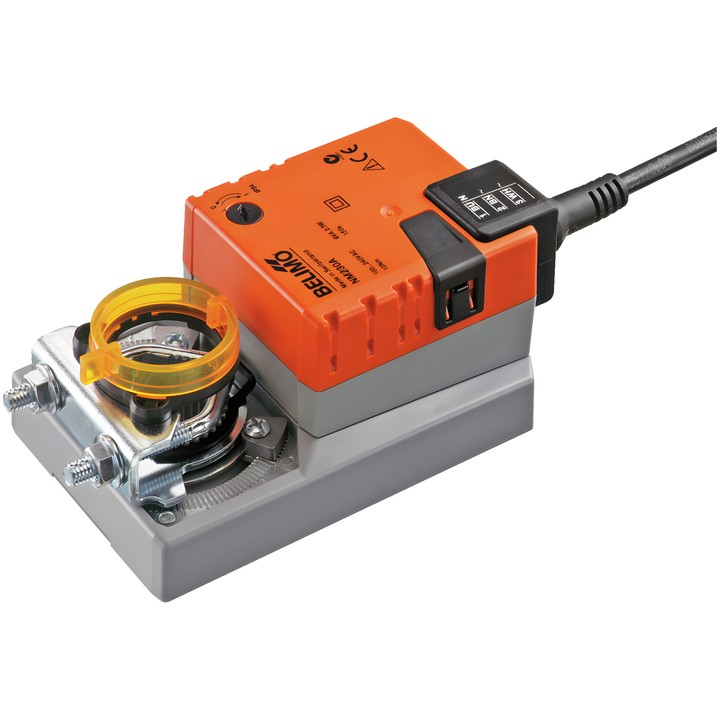

Actuador para compuertas Belimo NM230A

Actuador diseñado para regular compuertas de aire en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Según la ficha técnica, está destinado a compuertas con una superficie de hasta aprox. 2 m².

Características y parámetros principales

• Par motor: 10 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos.
• Tiempo de recorrido del motor: 150 s / 90°; ángulo de giro máximo: 95°.
• El sentido de movimiento se selecciona con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; el ángulo de giro se ajusta con limitadores mecánicos a ambos lados.
• Conexión mecánica: abrazadera universal 8...26.7 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Consumo de potencia durante el funcionamiento: 2.5 W; en posición de reposo: 0.6 W; potencia para dimensionar los cables: 5.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final. No requiere interruptores de fin de carrera.
