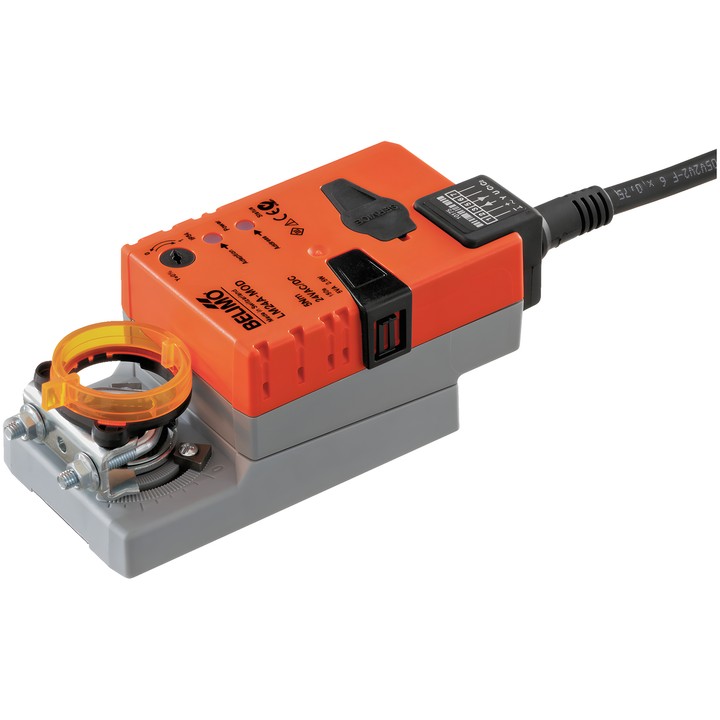

Belimo LM24A-MOD – actuador para compuertas

Actuador rotativo comunicativo para regular compuertas en instalaciones técnicas de edificios. Está diseñado para compuertas de aire con una superficie de hasta aprox. 1 m². Permite el control comunicativo, analógico e híbrido.

Características y parámetros principales

• Par motor: 5 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Comunicación: BACnet MS/TP, Modbus RTU (configuración de fábrica) y MP-Bus.
• Rango de funcionamiento Y: 2...10 V, con posibilidad de ajuste a 0.5...10 V; señal de realimentación U: 2...10 V.
• Tiempo de recorrido del motor: 150 s / 90°; ajustable en el rango de 35...150 s.
• Ángulo de giro: máx. 95°, con posibilidad de limitarlo por ambos lados mediante topes mecánicos.
• Sentido de giro seleccionable con un conmutador 0/1; ajuste manual mediante botón con posibilidad de bloqueo.
• Abrazadera universal para eje de 6...20 mm; indicador mecánico de posición.
• Posibilidad de conectar un sensor pasivo, activo o con contacto conmutado y transmitir su señal al bus.
• Consumo durante el funcionamiento: 2.5 W; en posición de reposo: 1.3 W; potencia para dimensionar los cables: 5 VA.
• Conexión de alimentación y control: cable de 1 m, 6x 0.75 mm².
• Grado de protección IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].
