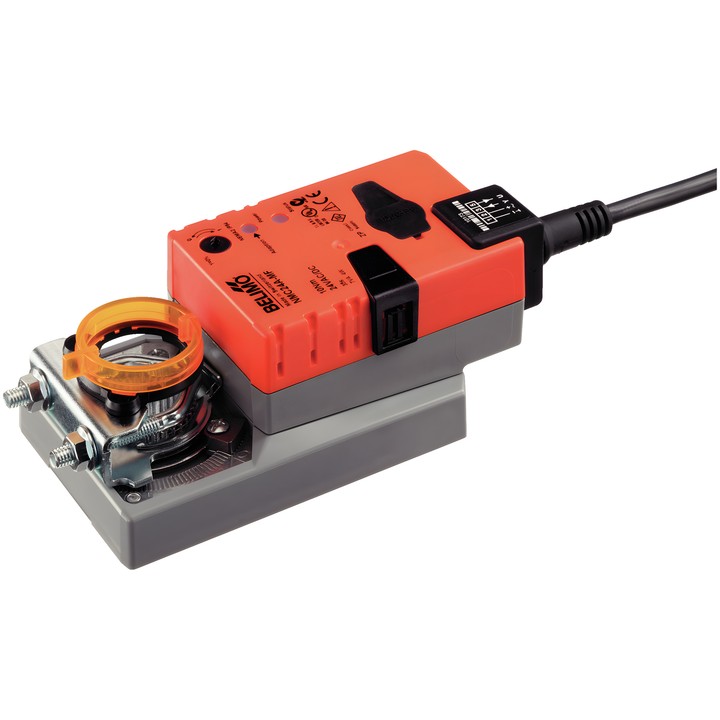

Belimo NMC24A-MP - actuador de compuerta

Belimo NMC24A-MP - actuador de compuerta

Belimo
921,49 zł
Impuestos incluidos
749,18 zł tax excluded

Actuador de compuerta con comunicación, par de 10 Nm, alimentación AC/DC 24 V y comunicación MP-Bus. El tiempo de funcionamiento del motor es de 35 s / 90°.

Admite control analógico de 2...10 V y transmisión de la señal de un sensor conectado a través de MP-Bus. Incorpora una abrazadera universal para ejes de 8...26.7 mm y ajuste manual mediante pulsador.

Entrega en aproximadamente 14 días
Compartir

Belimo NMC24A-MP – actuador de compuerta

Actuador con comunicación diseñado para posicionar compuertas en instalaciones técnicas de edificios. Puede funcionar con una señal de control analógica Y o recibir una señal de control digital a través de MP-Bus. Permite conectar un sensor pasivo o activo, o un contacto de conmutación, y transmitir su señal al sistema de nivel superior mediante MP-Bus.

Características y parámetros principales

  • Par: 10 Nm; tamaño de compuerta: hasta aprox. 2 m².
  • Alimentación: AC/DC 24 V, 50/60 Hz; consumo: 4 W durante el funcionamiento y 1.5 W en reposo.
  • Control modulante y comunicación MP-Bus; rango de funcionamiento Y: 2...10 V, señal de realimentación de posición U: 2...10 V.
  • Tiempo de funcionamiento del motor: 35 s / 90°; tiempo de funcionamiento ajustable: 20...75 s.
  • Ángulo de giro: máx. 95°, con posibilidad de limitar ambos lados mediante topes mecánicos.
  • Sentido de movimiento seleccionable mediante interruptor 0/1; ajuste manual con pulsador y posibilidad de bloqueo.
  • Montaje en eje: abrazadera universal 8...26.7 mm; conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
  • Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Marca
    Belimo
  • Referencia
    NMC24A-MP
  • ean13
    7630498113253

  • Tensión AC/DC
    AC/DC 24 V
  • Consumo de potencia (en funcionamiento)
    4 W
  • Consumo de energía (mantenimiento)
    1.5 W
  • Potencia nominal
    7 VA
  • Conexión de control de alimentación
    Cable 1 m, 4x 0.75 mm²
  • Tipo de control
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Accionamiento manual
    Mediante botón, con posibilidad de bloqueo
  • Tiempo de recorrido (motor)
    35 s / 90°
  • Tiempo de funcionamiento variable del motor
    20...75 s
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Par de giro
    10 Nm
  • Dirección de movimiento - motor
    Seleccionable mediante interruptor 0/1
  • Ángulo de giro
    95°
  • Conexión mecánica
    Abrazadera universal 8...26.7 mm

Techniczna karta katalogowa

Descargas (1.97MB)

Instrukcja montażu

Descargas (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Descargas (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Descargas (32.77KB)

Environmental Declaration – NM..

Descargas (72.38KB)
