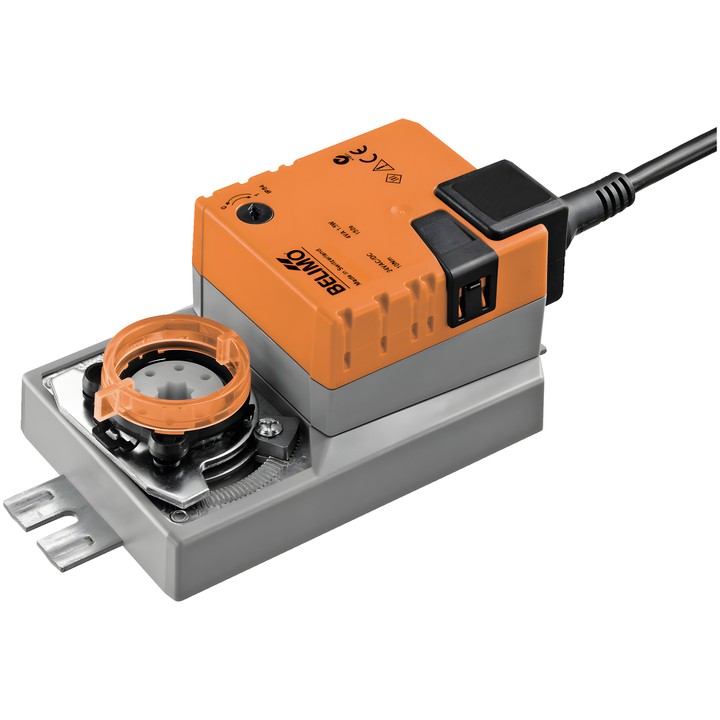

Belimo NM24A-F – actuador para compuertas

Actuador diseñado para regular compuertas en instalaciones técnicas de edificios. Según la ficha técnica, está destinado a compuertas de aire con una superficie de hasta aprox. 2 m².

Características y parámetros principales

• Par: 10 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control: apertura/cierre de 3 puntos.
• Tiempo de funcionamiento del motor: 150 s / 90°; ángulo de giro: máx. 95°, con topes mecánicos ajustables a ambos lados.
• El sentido de movimiento se selecciona mediante el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición desmontable.
• Conexión mecánica: unión de forma 8x8 mm.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Consumo de potencia: 1.5 W durante el movimiento y 0.2 W en reposo; valor para el dimensionamiento de los cables: 3.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
