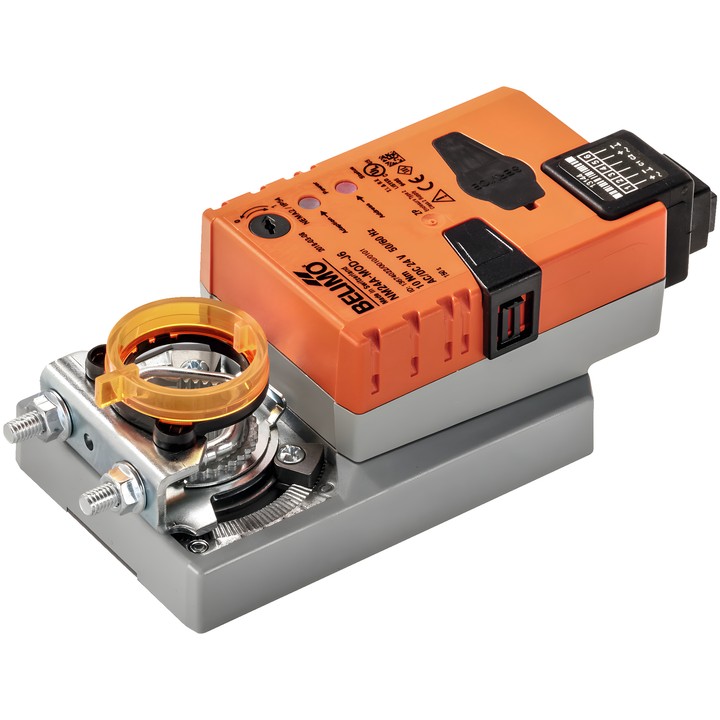

Belimo NM24A-MOD-J6 - actuador para compuertas

Belimo NM24A-MOD-J6

Actuador comunicativo para regular compuertas en instalaciones técnicas de edificios. Está diseñado para compuertas de aire con una superficie de hasta aprox. 2 m². Recibe una señal de control digital y transmite el estado actual mediante BACnet MS/TP o Modbus RTU.

Características y parámetros principales

• Par: 10 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Comunicación: BACnet MS/TP y Modbus RTU; ajuste de fábrica: Modbus RTU.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento ajustable: 43...173 s.
• Ángulo de giro: máx. 95°; topes mecánicos ajustables en ambos lados.
• Dirección de movimiento seleccionable mediante el interruptor 0/1; ajuste manual con botón y posibilidad de bloqueo.
• Abrazadera universal para eje de 8...26.7 mm; indicador mecánico de posición enchufable.
• Consumo de potencia durante el funcionamiento: 3.5 W; en posición de reposo: 1.4 W; para dimensionar los cables: 6 VA.
• Conexión de alimentación y control: toma enchufable RJ12.
• Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Al conectar la alimentación, el actuador realiza una sincronización. La adaptación del rango de ajuste puede iniciarse manualmente; algunos parámetros se pueden modificar con Belimo Assistant 2.
