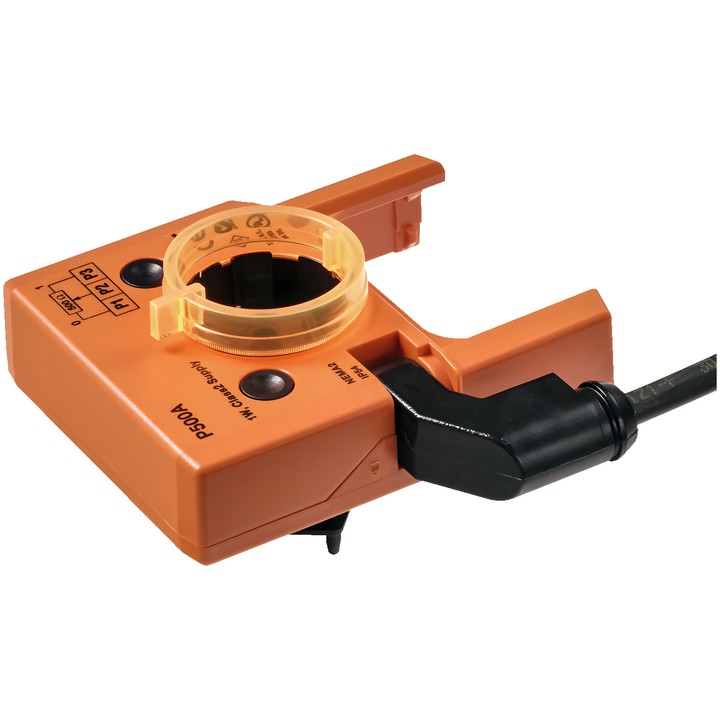

Belimo P500A - potenciómetro de realimentación de 500 Ω

Potenciómetro de realimentación Belimo P500A

El P500A es un potenciómetro de realimentación de montaje acoplado para actuadores de compuerta y actuadores rotativos. La placa de soporte transmite la posición desde la abrazadera del eje de un actuador de compuerta o desde el indicador de posición de un actuador rotativo hasta el potenciómetro.

El dispositivo está diseñado para el control modulante de compuertas en combinación con reguladores con realimentación fija. También puede utilizarse con sistemas estándar de indicación de posición de compuertas o como ajustador para actuadores que funcionan en paralelo.

Datos técnicos principales

• Resistencia nominal: 500 Ω; tolerancia: ±5%.
• Capacidad de carga: Max. 1 W; linealidad: ±2%; resolución: Min. 1%.
• Resistencia residual: Max. 5% en ambos lados.
• Conexión del potenciómetro: cable de 1 m, 3 x 0.75 mm², FRNC (sin halógenos).
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Humedad ambiente: Max. 95% RH, sin condensación.

El potenciómetro se monta directamente junto a la abrazadera del eje del actuador de compuerta o en el indicador de posición del actuador rotativo.
