Belimo SH230A100 - actuador lineal para compuertas

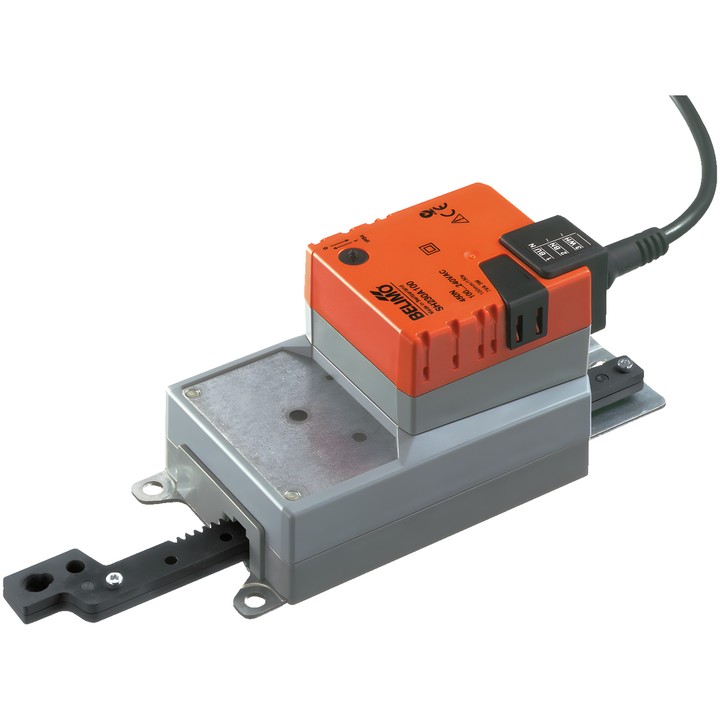

Actuador lineal Belimo SH230A100

El modelo SH230A100 se utiliza para regular compuertas de aire y correderas en instalaciones técnicas de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 3 m².

Características y parámetros principales

• Fuerza de accionamiento: 450 N.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos.
• Carrera: 100 mm; máx. 100 mm, ajustable en incrementos de 20 mm. La carrera puede limitarse por ambos lados mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Consumo durante el funcionamiento: 3 W; en posición de reposo: 0.6 W; potencia para dimensionar el cableado: 7 VA.
• Sentido de movimiento seleccionable con el interruptor 0 (extendido) / 1 (retraído).
• Ajuste manual mediante botón con posibilidad de bloqueo.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final. Durante el montaje, deben tenerse en cuenta las recomendaciones del fabricante relativas a las fuerzas transversales.
