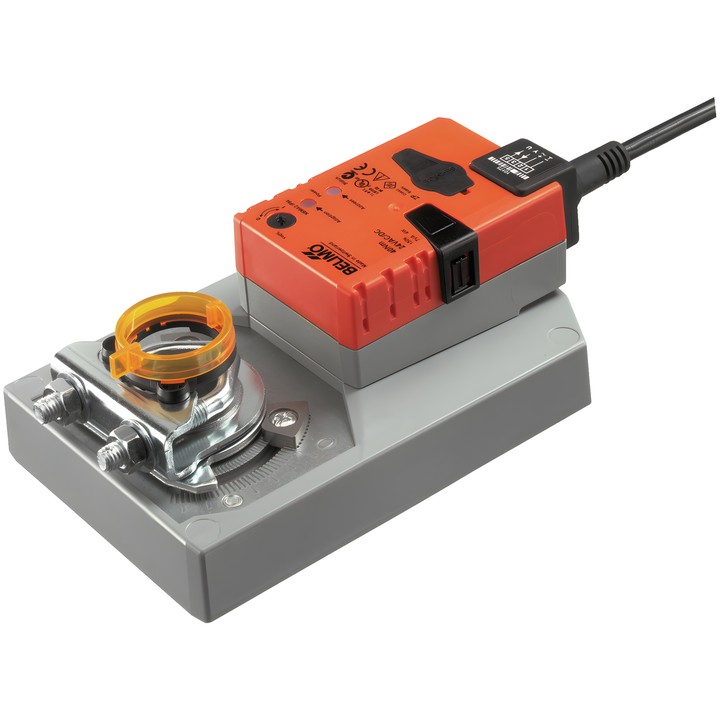

Belimo GM24A-MOD - actuador rotativo para compuertas

Belimo GM24A-MOD – actuador para compuertas

Actuador rotativo con comunicación, diseñado para regular compuertas en instalaciones técnicas de edificios. Puede funcionar con control modulante, de comunicación o híbrido.

Características y parámetros principales

• Par del motor: 40 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Comunicación: BACnet MS/TP, Modbus RTU (ajuste de fábrica) y MP-Bus.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y ajustable: 0.5...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento ajustable: 75...290 s.
• Ángulo de giro: máx. 95°, con topes mecánicos ajustables a ambos lados.
• Sentido del movimiento seleccionable mediante el interruptor 0/1; ajuste manual con pulsador y posibilidad de bloqueo.
• Abrazadera universal para eje de 12...26.7 mm; indicador de posición mecánico y desmontable.
• Permite conectar un sensor pasivo, activo o con contacto conmutado y transmitir su señal por el bus.
• Consumo durante el funcionamiento: 3.5 W; en reposo: 1.6 W; para dimensionar los cables: 5.5 VA.
• Conexión de alimentación y control: cable de 1 m, 6x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
