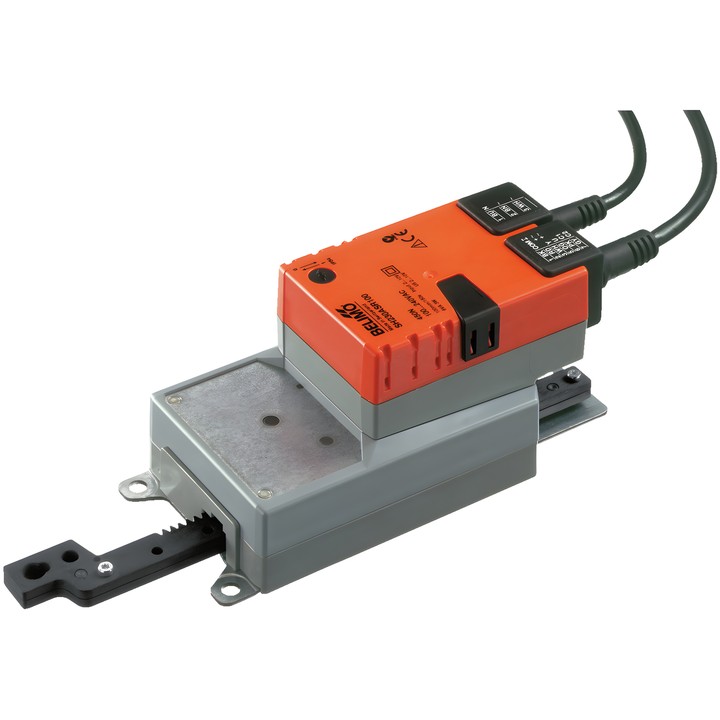

Belimo SH230ASR100 - actuador lineal modulante

Belimo SH230ASR100 - actuador lineal modulante

Belimo
1.081,74 zł
Impuestos incluidos
879,46 zł tax excluded

Actuador lineal Belimo SH230ASR100 para regular compuertas y válvulas de guillotina en instalaciones técnicas de edificios. Fuerza 450 N, alimentación AC 100...240 V, control modulante 2...10 V y señal de realimentación de posición 2...10 V.

Carrera 100 mm, tiempo de recorrido 150 s / 100 mm y grado de protección IP54.

Entrega en aproximadamente 14 días
Compartir

Belimo SH230ASR100 – actuador lineal modulante

Actuador diseñado para regular compuertas y válvulas de guillotina en instalaciones técnicas de edificios. La señal de control Y determina la posición del actuador, mientras que la tensión U se utiliza para indicar eléctricamente la posición.

Especificaciones principales

  • Fuerza del actuador: 450 N.
  • Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
  • Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
  • Carrera: 100 mm; longitud máxima de carrera: 100 mm, ajuste fijo.
  • Tiempo de recorrido del motor: 150 s / 100 mm.
  • Consumo durante el funcionamiento: 3 W; en reposo: 1 W; para dimensionar los cables: 6 VA.
  • Dirección del movimiento seleccionable mediante interruptor; ajuste manual con pulsador y posibilidad de bloqueo.
  • Conexión de alimentación: cable 1 m, 2x 0.75 mm²; conexión de control: cable 1 m, 4x 0.75 mm².
  • Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referencia
    SH230ASR100
  • ean13
    7630498114205

  • Tensión AC/DC
    AC 100...240 V
  • Consumo de potencia (en funcionamiento)
    3 W
  • Consumo de energía (mantenimiento)
    1 W
  • Potencia nominal
    6 VA
  • Tipo de control
    DC 2...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Fuerza
    450 N
  • Accionamiento manual
    Mediante botón, con posibilidad de bloqueo
  • Carrera
    100 mm
  • Tiempo de recorrido (motor)
    150 s / 100 mm
  • Conexión de alimentación
    Cable 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Dirección de movimiento - motor
    Seleccionable mediante interruptor
  • Conexión de control
    Cable 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Descargas (1.1MB)

Instrukcja montażu

Descargas (486.72KB)

EU Declaration of Conformity – SH230ASR100

Descargas (32.8KB)

Environmental Declaration – SH..100..

Descargas (71.94KB)
