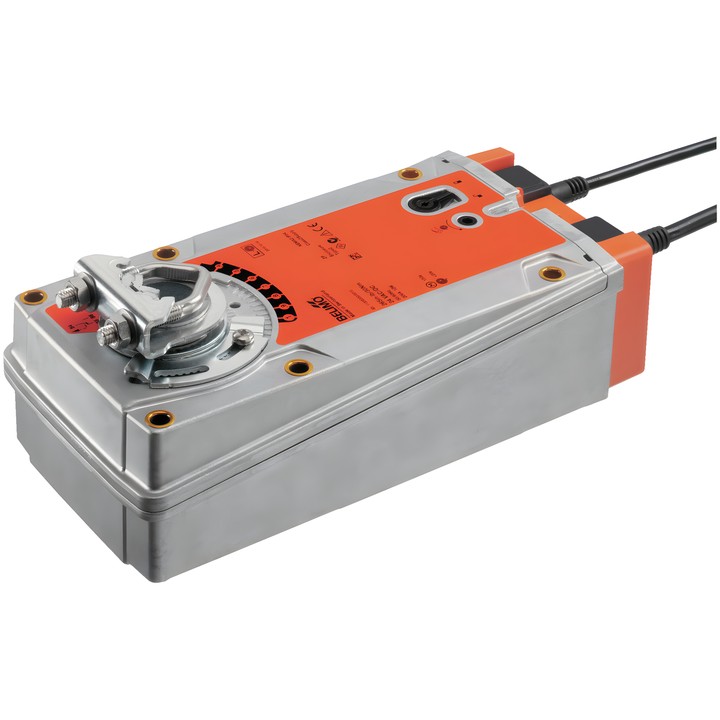

Belimo EF24A-S2 - actuador rotativo para compuertas con función de seguridad

Belimo EF24A-S2 – actuador para compuertas

Actuador rotativo diseñado para regular compuertas en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Durante el funcionamiento, el motor mueve la compuerta y tensa el muelle de retorno. Si se interrumpe la alimentación, la energía del muelle lleva la compuerta a la posición de seguridad.

Características principales

• Par del motor y de la función de seguridad: 30 Nm.
• Alimentación: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Cerrar/Abrir.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• 2x SPDT: un contacto auxiliar con ajuste del 10 % y otro regulable en el rango 11...100 %.
• Ángulo de giro: máx. 95°, ajustable mediante topes mecánicos.
• Accionamiento manual mediante manivela e interruptor de bloqueo; indicador mecánico de posición.
• Montaje en el eje de la compuerta: abrazadera universal 12...26.7 mm.
• Grado de protección: IP54; temperatura ambiente: -30...50°C [-22...122°F].

Datos eléctricos y conexiones

• Consumo durante el movimiento: 9.5 W; en posición de reposo: 4.5 W; para dimensionar los cables: 16 VA.
• Conexión de alimentación y control: cable de 1 m, 2x 0.75 mm², FRNC (sin halógenos).
• Conexión de los contactos auxiliares: cable de 1 m, 6x 0.75 mm², FRNC (sin halógenos).
