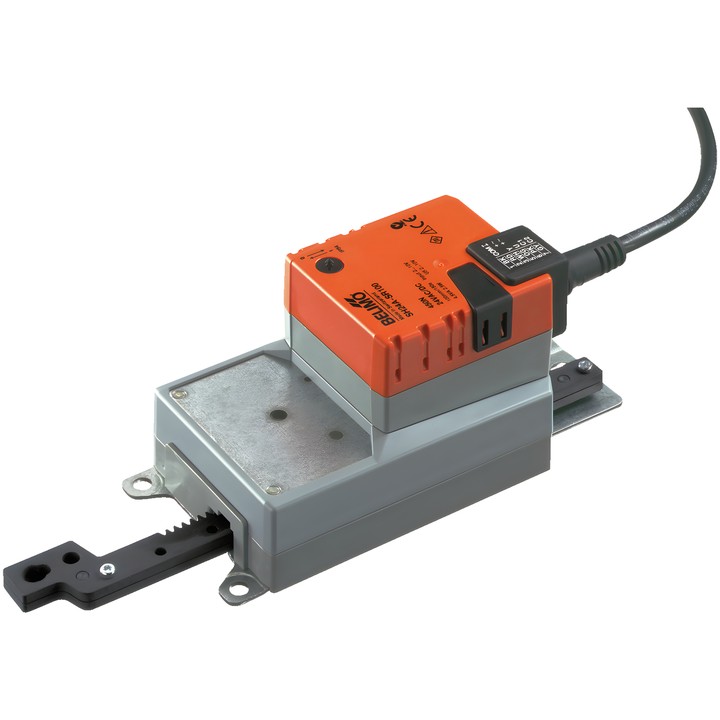

Belimo SH24A-SR100 - actuador lineal para compuertas y válvulas de guillotina

Belimo SH24A-SR100 – actuador lineal

Actuador diseñado para regular compuertas y válvulas de guillotina en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Según la ficha técnica, admite compuertas de aire con una superficie de hasta aprox. 3 m².

Características principales

• Fuerza del actuador: 450 N; alimentación nominal: AC/DC 24 V, 50/60 Hz.
• Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
• Carrera: 100 mm; máx. 100 mm, ajuste fijo. Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Sentido de movimiento del motor seleccionable mediante interruptor; accionamiento manual con botón y posibilidad de bloqueo.
• Consumo de potencia durante el funcionamiento: 2.5 W; en posición de reposo: 0.4 W; para el dimensionamiento del cable: 4.5 VA.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final. Si se producen fuerzas transversales, la documentación exige utilizar los accesorios de montaje adecuados.
