Belimo SH24A300 - actuador lineal

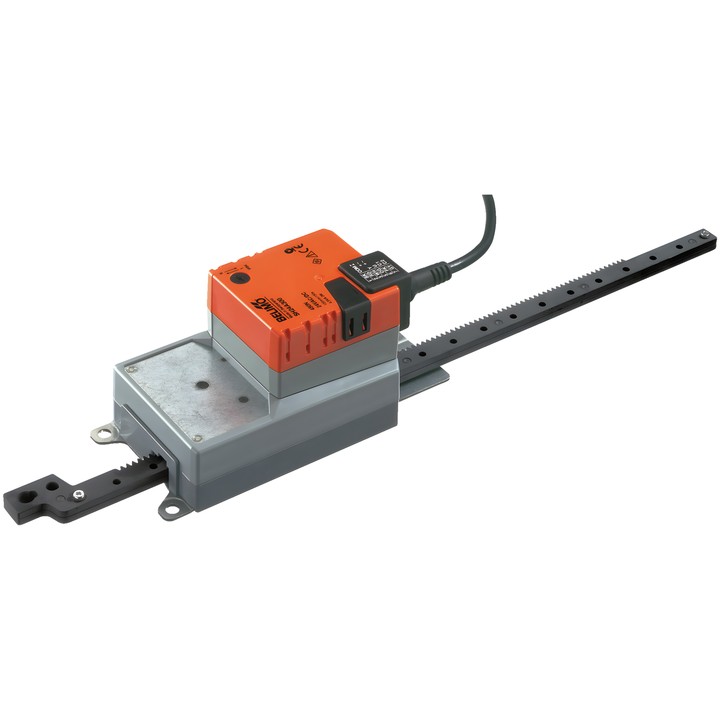

Actuador lineal Belimo SH24A300

Actuador destinado a regular compuertas y válvulas de corredera en instalaciones técnicas de edificios. Según la ficha técnica, es adecuado para compuertas de aire con una superficie de hasta aprox. 3 m².

Características principales

• Fuerza del actuador: 450 N.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: 300 mm; longitud máxima de carrera 300 mm, ajustable en incrementos de 20 mm. La carrera se limita por ambos lados mediante topes mecánicos.
• Tiempo de recorrido del motor: 150 s / 100 mm.
• Consumo de potencia durante el funcionamiento: 2 W; en posición de reposo: 0.2 W; para dimensionar los cables: 4.5 VA.
• El sentido de movimiento del motor se selecciona con el interruptor 0 (extendido) / 1 (retraído).
• Accionamiento manual mediante botón, con posibilidad de bloqueo.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final.
