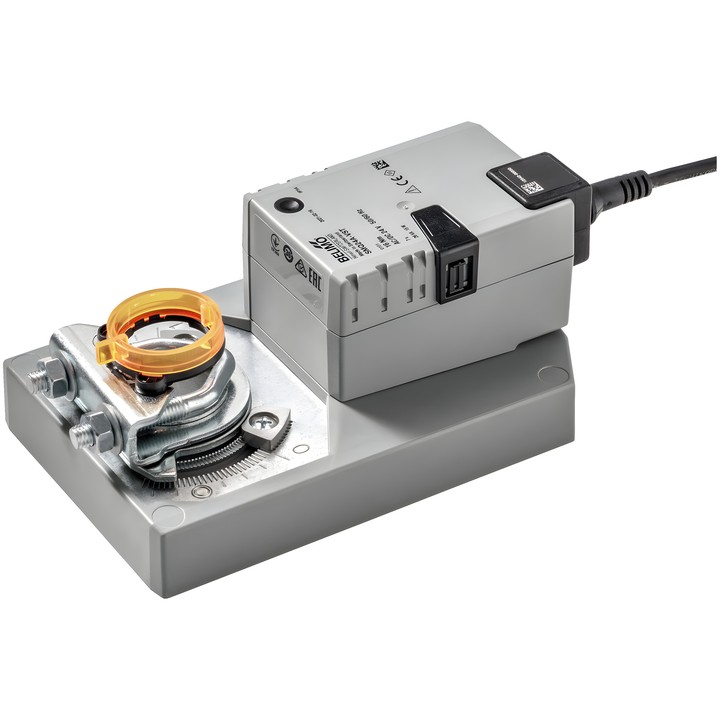

Belimo SMQ24A-VST - actuador giratorio para compuertas VAV y CAV

Belimo SMQ24A-VST

Actuador giratorio VAV-Universal listo para conectar, para unidades VAV y CAV en instalaciones técnicas de edificios. Diseñado para compuertas de aire con una superficie de hasta aprox. 4 m².

Características principales y datos técnicos

• Par de giro: 16 Nm; tiempo de funcionamiento del motor: 7 s / 90°.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control: communicative PP.
• Consumo de potencia durante el movimiento: 15 W; en posición de reposo: 2 W; potencia para el dimensionamiento del cableado: 26 VA.
• Ángulo de giro: máx. 95°, con topes mecánicos ajustables a ambos lados.
• Posicionamiento manual mediante botón con posibilidad de bloqueo; indicador de posición mecánico enchufable.
• Conexión mecánica: abrazadera universal 12...26.7 mm. Conexión eléctrica: cable 0.5 m con conector VST.
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Tras la puesta en marcha de la instalación y después de cada cambio del ángulo de giro, es necesario realizar la autoadaptación pulsando una vez el botón de adaptación.
