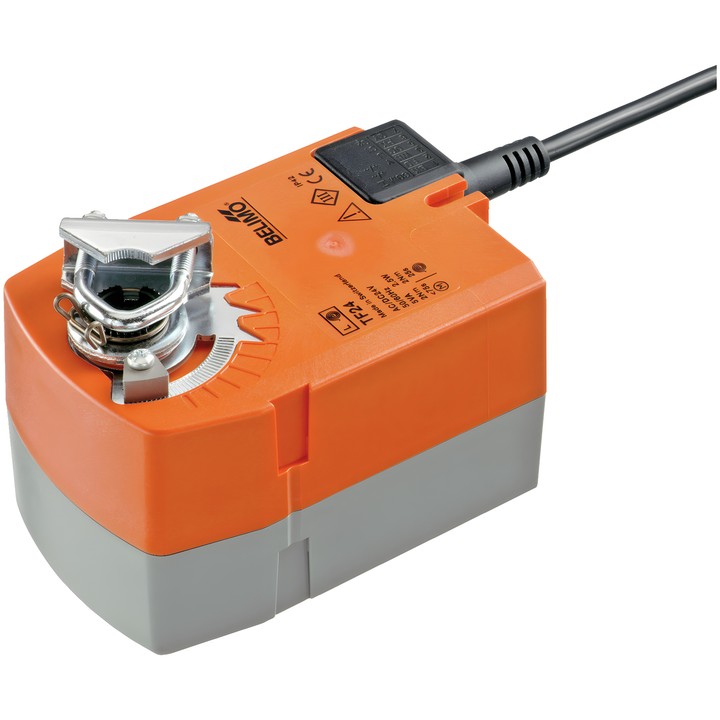

Belimo TF24 - actuador rotativo para compuertas con función de seguridad

Actuador Belimo TF24

TF24 es un actuador rotativo con función de seguridad, diseñado para regular compuertas en instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la ficha técnica, es adecuado para compuertas de aire con una superficie de hasta aprox. 0.5 m². Durante el funcionamiento, el motor desplaza la compuerta y tensa el muelle de retorno; si se interrumpe la alimentación, la energía del muelle la lleva a la posición de seguridad.

Características principales y datos técnicos

• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Cerrar/Abrir.
• Par del motor y de la función de seguridad: 2.5 Nm.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <25 s / 90°.
• Ángulo de giro: máx. 95°; ajuste mediante topes mecánicos.
• Sentido de movimiento del motor y de la función de seguridad seleccionable mediante montaje L/R.
• Conexión mecánica: abrazadera universal de 6...12.7 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable de 1 m, 2x 0.75 mm².
• Consumo de potencia durante el funcionamiento: 2.5 W; en posición de reposo: 1.5 W; para dimensionar los cables: 5 VA.
• Grado de protección: IP42; temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final. Accionamiento manual: no.
