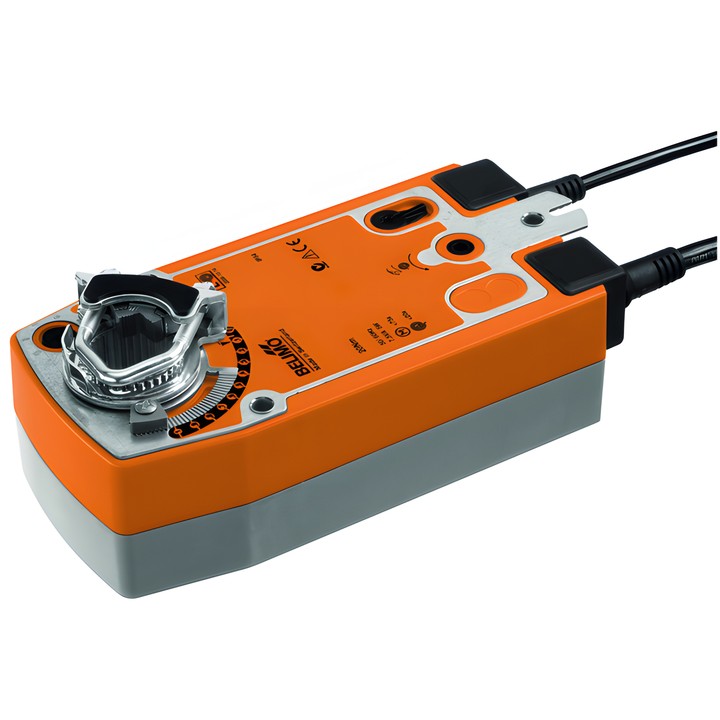

Belimo SF24A-SZ-S2 - actuador rotativo analógico con función de seguridad

Belimo SF24A-SZ-S2

Actuador rotativo analógico con función de seguridad para posicionar compuertas y válvulas en instalaciones de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 4 m². Durante el funcionamiento, el actuador tensa el muelle de retorno; tras un corte de alimentación, el muelle coloca la compuerta en la posición de seguridad.

Características y especificaciones principales

• Par del motor y de la función de seguridad: 20 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Rango de funcionamiento Y: 0.5...10 V; señal de realimentación U: 0.5...10 V.
• Contactos auxiliares: 2x SPDT, 1x 10% / 1x 11...100%.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Ángulo de giro: máx. 95°; ajustable desde 33% en incrementos de 2,5% mediante un tope mecánico.
• Sentido de movimiento del motor seleccionable con el interruptor L/R; sentido de movimiento de la función de seguridad seleccionable mediante montaje L/P.
• Posicionamiento manual mediante manivela e interruptor de bloqueo.
• Conexión mecánica: abrazadera universal 10...25.4 mm.
• Conexión de alimentación / control: cable 1 m, 4x 0.75 mm²; conexión del contacto auxiliar: cable 1 m, 6x 0.75 mm².
• Consumo durante el funcionamiento: 4.5 W; en reposo: 1.5 W; potencia nominal: 6.5 VA.
• Grado de protección de la carcasa IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].

La alimentación debe suministrarse mediante un transformador de seguridad. El actuador está diseñado para sistemas fijos de calefacción, ventilación y aire acondicionado.
