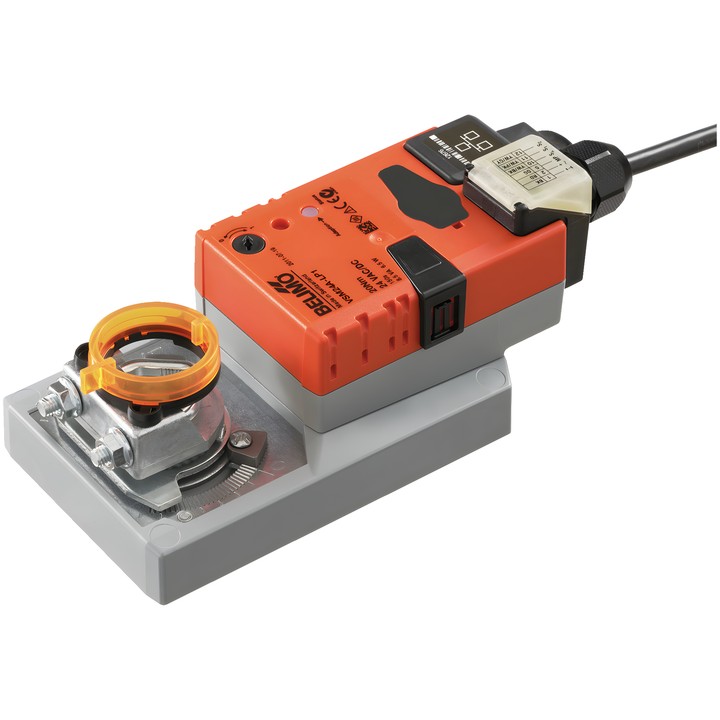

Belimo VSM24A-LP1 - actuador giratorio para compuertas

Belimo VSM24A-LP1 – actuador para compuertas

Actuador giratorio diseñado para compuertas de aire en instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la documentación, está destinado a compuertas con una superficie de hasta aprox. 4 m². Puede funcionar en modo de comunicación o en modo híbrido, en el que la señal de control se suministra de forma analógica.

Características principales

• Par: 20 Nm; tensión nominal: AC/DC 24 V.
• Comunicación: Cloud, BACnet/IP, Modbus TCP; conexión Ethernet RJ45 y servidor web integrado.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y modificable: 0.5...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento ajustable: 86...346 s.
• Ángulo de giro: 95°, con posibilidad de limitarlo mediante topes mecánicos a ambos lados.
• Ajuste manual mediante botón con posibilidad de bloqueo; sentido del movimiento seleccionable mediante un interruptor 0/1.
• Abrazadera de montaje universal reversible para 10...20 mm.
• Posibilidad de conectar dos sensores y convertir sus señales para transmitirlas a un sistema de nivel superior.
• Consumo durante el funcionamiento: 6 W; en reposo: 1.4 W; potencia para dimensionar los cables: 8 VA.
• Conexión de alimentación y control: cable de 1 m, 6x 0.5 mm²; grado de protección IEC/EN: IP40.
• Temperatura ambiente: -30...50°C [-22...122°F].
