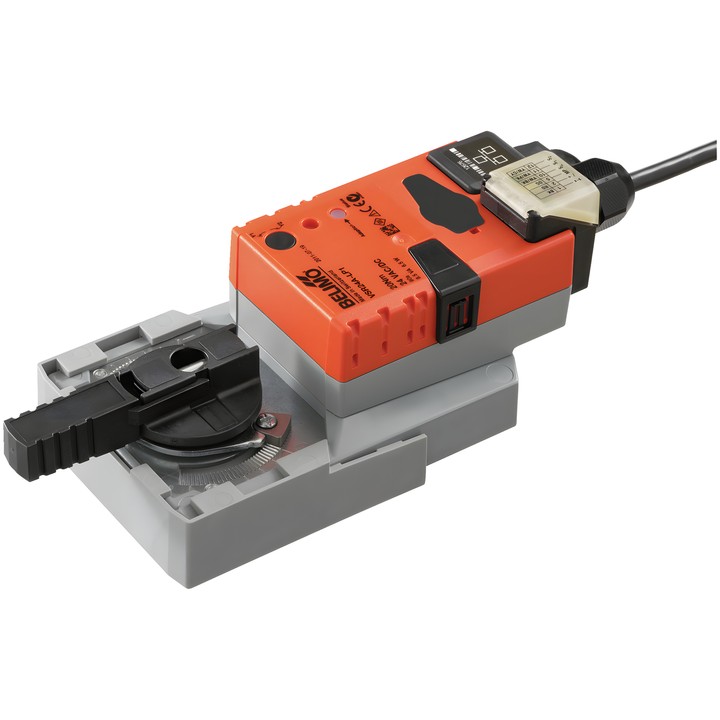

Belimo VSR24A-LP1 - actuador rotativo para válvulas de bola

Belimo VSR24A-LP1 – actuador rotativo para válvulas de bola

Actuador comunicante compatible con Cloud, BACnet/IP y Modbus TCP. En modo híbrido, recibe una señal de control analógica; las interfaces de comunicación permiten leer puntos de datos y escribir puntos distintos de la señal de control. El dispositivo también permite conectar dos sensores y convertir sus señales para transmitirlas al sistema de nivel superior.

Características y parámetros principales

• Par: 20 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y configurable: 0.5...10 V.
• Tiempo de recorrido: 90 s / 90°; tiempo de recorrido ajustable: 90...350 s.
• Consumo durante el funcionamiento: 6 W; en reposo: 1.25 W; potencia para dimensionar los cables: 8 VA.
• Comunicación mediante Cloud, BACnet/IP y Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP y servidor web integrado.
• Conexión de alimentación y control: cable 1 m, 6x 0.5 mm²; conexión Ethernet: toma RJ45.
• Accionamiento manual mediante botón con opción de bloqueo; topes mecánicos del ángulo de giro e indicador mecánico de posición.
• Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).

El montaje directo en la válvula de bola se realiza con un único tornillo central. La posición respecto a la válvula puede seleccionarse en incrementos de 90°. La adaptación del rango de movimiento puede activarse mediante un botón.
