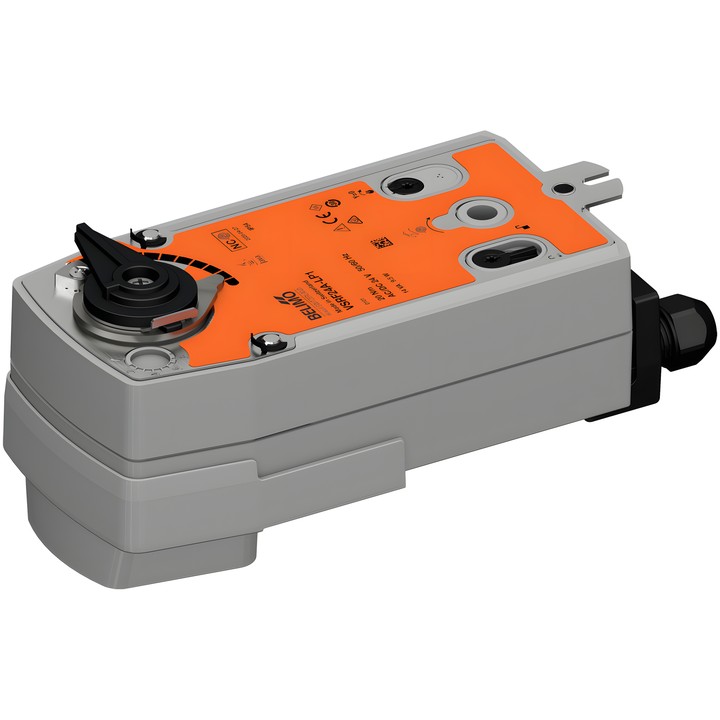

Belimo VSRF24A-LP1 - actuador rotativo para válvulas de bola

Actuador rotativo Belimo VSRF24A-LP1

Actuador diseñado para válvulas de bola. Al desconectar la alimentación, la función de seguridad coloca la válvula en la posición NC, cerrada (A – AB = 0%); para válvulas con orificio en L, la documentación indica A – AB = 100%.

Características y parámetros principales

• Par del motor y de la función de seguridad: 20 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Consumo de potencia: 9.5 W durante el funcionamiento, 3.5 W en reposo; potencia para dimensionar los cables: 14 VA.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y ajustable: 0.5...10 V.
• Tiempo de funcionamiento del motor: 90 s / 90°; ajustable: 40...150 s. Tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Comunicación: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP y servidor web integrado.
• Posibilidad de conectar dos sensores y convertir sus señales para el sistema de nivel superior.
• Accionamiento manual mediante manivela e interruptor de bloqueo; topes mecánicos del ángulo de giro e indicador mecánico de posición.
• Conexión de alimentación y control: cable 1 m, 6x 0.5 mm²; conexión Ethernet: toma RJ45.
• Grado de protección: IP40; IP54 con cubierta protectora o pasacables protector para la toma RJ45.
