Belimo NR24A-SZ - actuador rotativo analógico para válvulas de bola

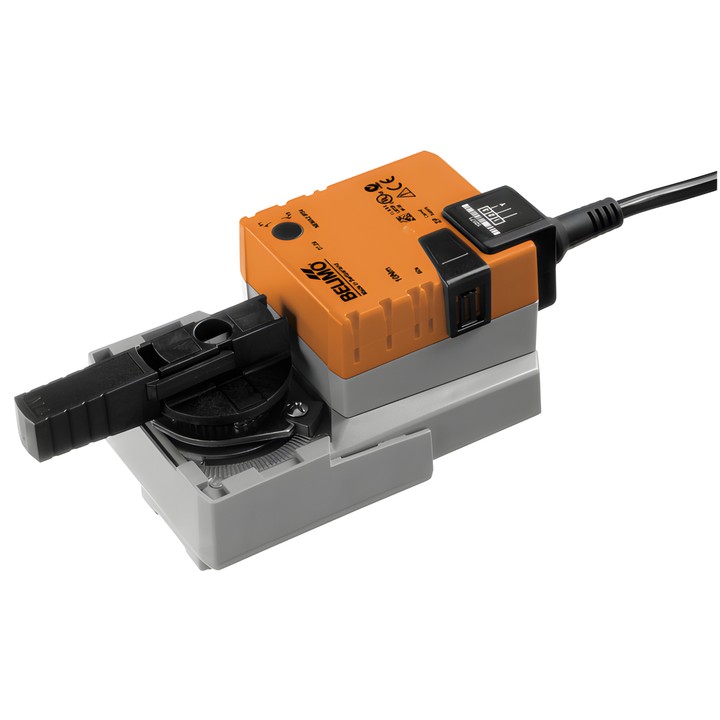

Actuador rotativo Belimo NR24A-SZ

Actuador analógico para válvulas de bola, diseñado para su uso en sistemas fijos de calefacción, ventilación y aire acondicionado. Se monta directamente en la válvula de bola mediante un único tornillo central.

Características y parámetros principales

• Par del motor: 10 Nm.
• Tensión nominal: AC/DC 24 V; rango de funcionamiento de la alimentación: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Rango de funcionamiento de la señal de control Y: 0.5...10 V; señal de realimentación U: 0.5...10 V.
• Tiempo de funcionamiento del motor: 90 s / 90°.
• Consumo de potencia durante el funcionamiento: 2.5 W; en reposo: 0.4 W; potencia nominal: 5 VA.
• Conexión de alimentación y control: Cable 1 m, 4x 0.75 mm².
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; ángulo de giro ajustable mediante topes mecánicos.
• Grado de protección de la carcasa IEC/EN: IP54; grado de protección NEMA/UL: NEMA 2.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al llegar al tope. Es posible el funcionamiento en paralelo de varios actuadores tras comprobar los datos de funcionamiento.
