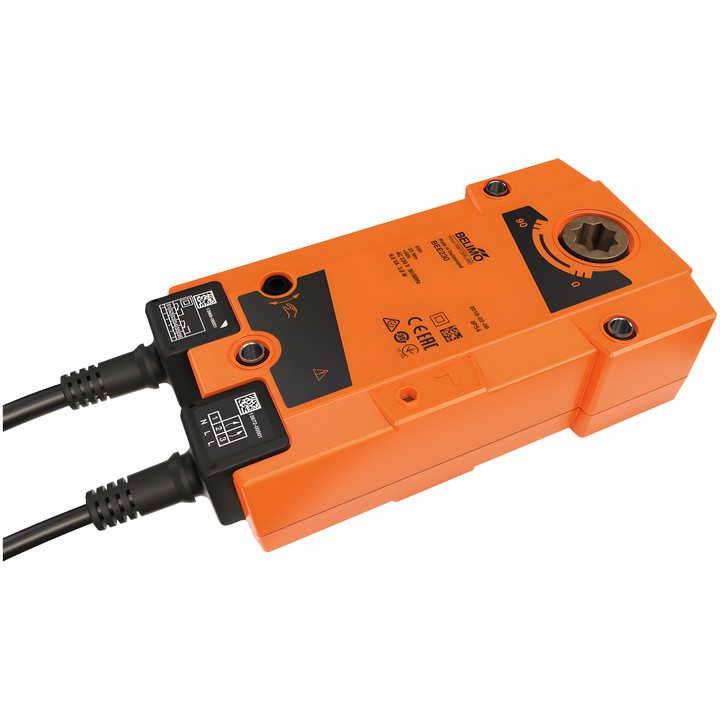

Belimo BEE230 - actuador para compuertas de control de humos

Belimo BEE230 – actuador para compuertas de control de humos

Actuador con control de dos hilos Cerrar/Abrir. El sentido de giro del motor puede seleccionarse durante el montaje. El ajuste manual se realiza mediante la manivela incluida con el dispositivo.

Principales datos técnicos

• Par: 25 Nm; tensión nominal: AC 230 V, 50/60 Hz.
• Tiempo de funcionamiento del motor: <60 s / 90°; ángulo máximo de giro: 95°.
• Consumo de potencia durante el funcionamiento: 3.5 W; en reposo: 0.4 W; potencia para el dimensionamiento del cableado: 6 VA.
• Conexión mecánica: unión por forma 12x12 mm, eje hueco pasante.
• Contactos auxiliares: 2x SPDT, puntos de conmutación 5° / 80°.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm², FRNC (sin halógenos); conexión de los contactos auxiliares: cable 1 m, 6x 0.75 mm², FRNC (sin halógenos).
• Indicador mecánico de posición y bloqueo de posición de seguridad Safety Position Lock™.
• Grado de protección: IP54; clase de protección IEC/EN: II, aislamiento reforzado; temperatura ambiente: -30...55°C [-22...131°F].

El conjunto incluye una manivela manual, un indicador y una bolsa protectora. El actuador se adapta a la compuerta y lo instala el fabricante de la compuerta de control de humos.
