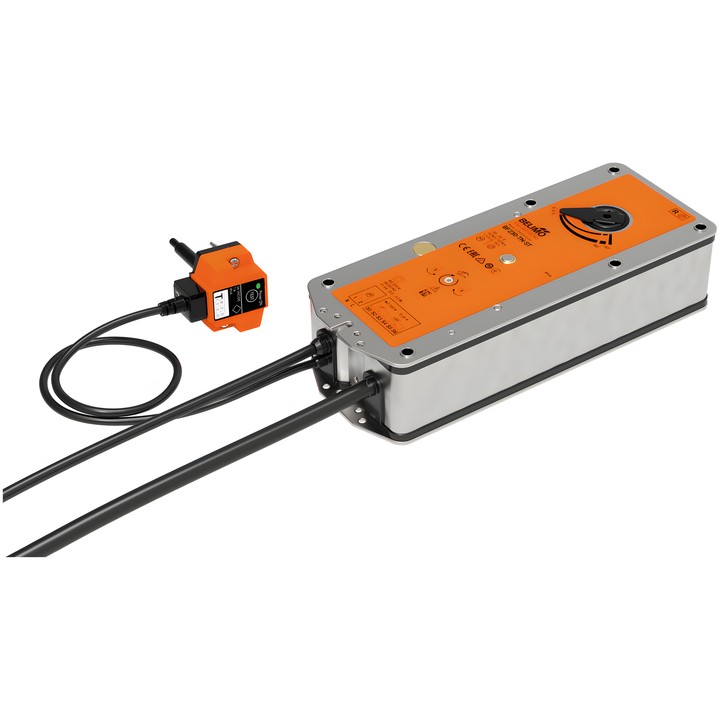

Belimo BF230-TN-ST – actuador para compuertas cortafuegos y de control de humos
El actuador con retorno por muelle y disparador termoeléctrico BAT (72°C) está diseñado para compuertas cortafuegos y de control de humos en sistemas de ventilación y climatización. Durante el funcionamiento del motor, se tensa el muelle de retorno; al interrumpirse la alimentación, este lleva la compuerta a la posición de seguridad.
Especificaciones principales
- Par motor: 18 Nm; par de la función de seguridad: 12 Nm.
- Tensión nominal: AC 230 V, 50/60 Hz; rango de tensión: AC 198...264 V.
- Control: Abrir/Cerrar.
- Tiempo de recorrido del motor: <120 s / 90°; tiempo de recorrido de la función de seguridad: 16 s @ 20°C.
- Disparador BAT: temperatura de activación de los fusibles térmicos para el interior y el entorno del conducto 72°C.
- Contactos auxiliares: 2x SPDT; puntos de conmutación 5° / 80°.
- Conexión mecánica: acoplamiento geométrico 12x12 mm, eje hueco no pasante.
- Conexiones eléctricas: cables de 1 m con conectores para alimentación y control, y para los contactos auxiliares.
- Consumo de potencia: 8.5 W durante el funcionamiento, 3 W en posición de reposo; potencia para dimensionar el cableado: 11 VA.
- Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
El sentido de movimiento del motor se puede seleccionar mediante montaje a izquierda/derecha. El actuador permite el ajuste manual con tope de posición y cuenta con un indicador mecánico de posición. El conjunto incluye manivela, indicador, bolsa protectora e inserto de acoplamiento geométrico 12/10 mm.
