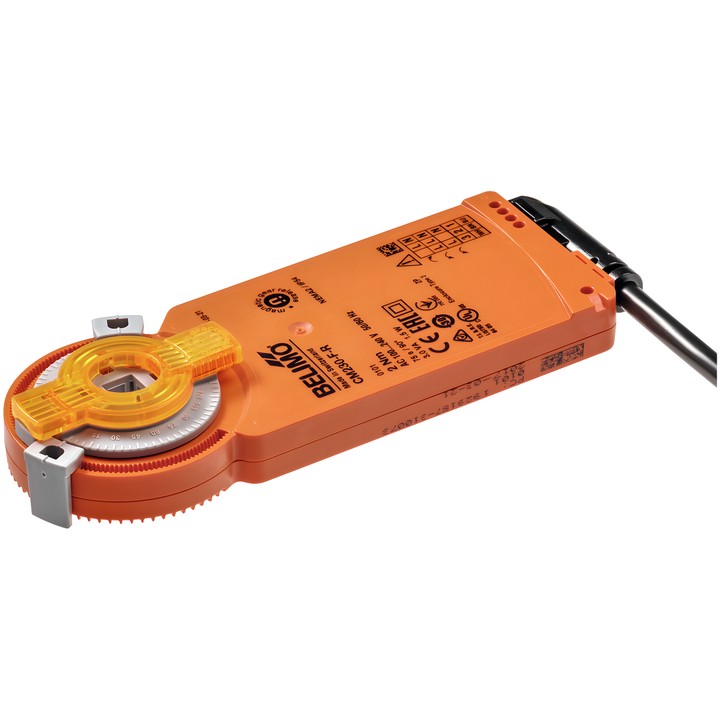

Actuador para compuertas Belimo CM230-F-R

Actuador diseñado para regular compuertas de aire en instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la ficha técnica, es adecuado para compuertas de aire con una superficie de hasta aprox. 0.4 m².

Características y parámetros principales

• Par motor: 2 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos.
• Tiempo de funcionamiento del motor: 75 s / 90°; sentido de movimiento: giro a la derecha (cw).
• Ángulo de giro: 0...287.5°; ajuste del ángulo mediante topes mecánicos.
• Conexión mecánica: conexión de ajuste de forma de 8x8 mm.
• Accionamiento manual mediante imán; indicador mecánico de posición.
• Consumo durante el movimiento: 1.5 W; en reposo: 1 W; potencia para dimensionar los cables: 3 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador se monta directamente en el eje de la compuerta y se asegura contra el giro mediante un clip Z-ARCM, incluido en el suministro. El dispositivo está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope.
