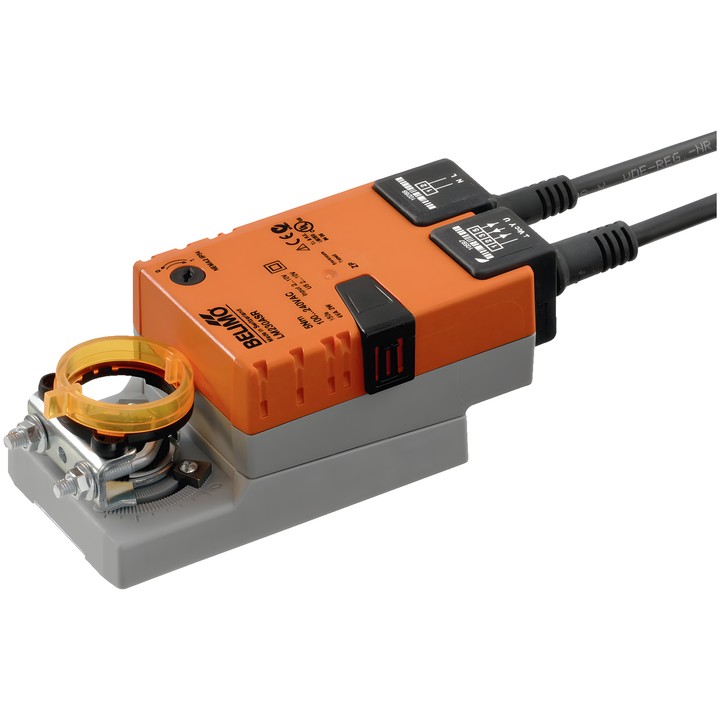

Belimo LM230ASR - actuador rotativo para compuertas

Belimo LM230ASR - actuador rotativo para compuertas

Belimo
743,94 zł
Impuestos incluidos
604,83 zł tax excluded

Actuador modulante Belimo LM230ASR para compuertas con un par de 5 Nm. Alimentación AC 100...240 V, rango de control 2...10 V y señal de realimentación 2...10 V.

El tiempo de funcionamiento es 150 s / 90°. El actuador cuenta con una abrazadera universal para eje de 6...20 mm y grado de protección IP54.

Entrega en aproximadamente 14 días
Compartir

Belimo LM230ASR

Actuador rotativo para regular compuertas en instalaciones técnicas de edificios. Se controla mediante una señal modulante y proporciona una señal de realimentación de posición.

Características y parámetros principales

  • Par: 5 Nm.
  • Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
  • Rango de control Y: 2...10 V; realimentación U: 2...10 V.
  • Tiempo de funcionamiento del motor: 150 s / 90°; ángulo de giro: Max. 95°.
  • Consumo de potencia durante el funcionamiento: 2 W; en reposo: 1 W; para dimensionar el cableado: 4 VA.
  • Sentido de movimiento seleccionable mediante interruptor 0/1; ajuste manual con pulsador y posibilidad de bloqueo.
  • Abrazadera universal para eje de 6...20 mm; topes mecánicos del ángulo de giro e indicador de posición.
  • Conexión de alimentación: cable 1 m, 2x 0.75 mm²; conexión de control: cable 1 m, 4x 0.75 mm².
  • Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referencia
    LM230ASR
  • ean13
    7630498112195

  • Tensión AC/DC
    AC 100...240 V
  • Consumo de potencia (en funcionamiento)
    2 W
  • Consumo de energía (mantenimiento)
    1 W
  • Potencia nominal
    4 VA
  • Tipo de control
    DC 2...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Accionamiento manual
    Mediante botón, con posibilidad de bloqueo
  • Tiempo de recorrido (motor)
    150 s / 90°
  • Conexión de alimentación
    Cable 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Par de giro
    5 Nm
  • Dirección de movimiento - motor
    Seleccionable mediante interruptor 0/1
  • Ángulo de giro
    95°
  • Conexión mecánica
    Abrazadera universal 6...20 mm
  • Conexión de control
    Cable 1 m, 4x 0.75 mm²
