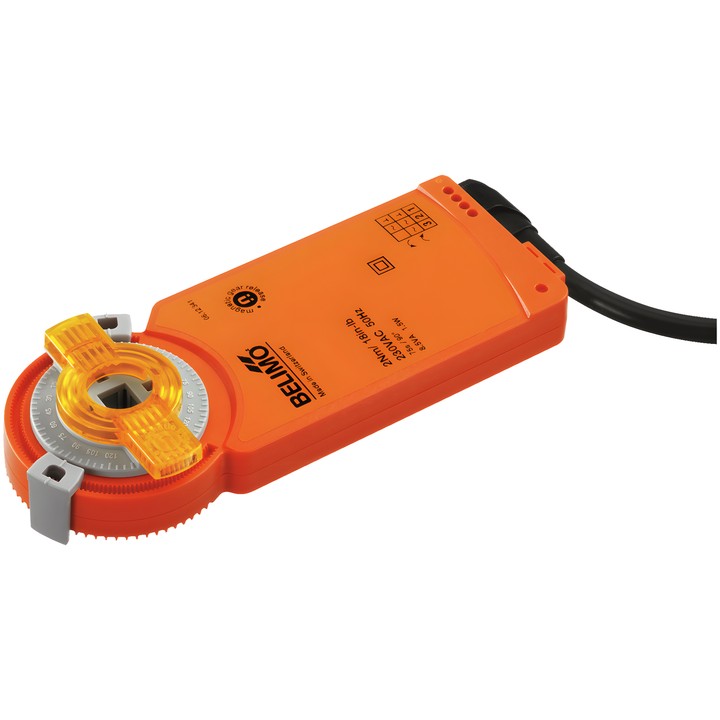

Belimo CM230G-F-L - actuador para compuertas

Belimo CM230G-F-L – actuador para compuertas

Actuador destinado a regular compuertas de aire en instalaciones técnicas de edificios. La ficha técnica indica un tamaño de compuerta de hasta aprox. 0.4 m².

Datos técnicos principales

• Par motor: 2 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Tiempo de funcionamiento del motor: 75 s / 90°; sentido de movimiento: giro a la izquierda (ccw).
• Ángulo de giro: 0...287.5°; ajuste del ángulo mediante topes mecánicos.
• Conexión mecánica: unión de forma, 8x8 mm.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Consumo durante el movimiento: 1.5 W; en reposo: 1 W; potencia para dimensionar los cables: 3 VA.
• Accionamiento manual: mediante un imán; indicador mecánico de posición.
• Grado de protección IEC/EN: IP66; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

Nota de montaje

Para mantener IP66, el actuador debe montarse con la parte posterior pegada a la carcasa de la compuerta. Si se monta girado 180°, con la parte frontal junto a la carcasa de la compuerta, solo se garantiza el grado de protección IP54.
