Belimo CM24G-SR-F-R - actuador de compuerta

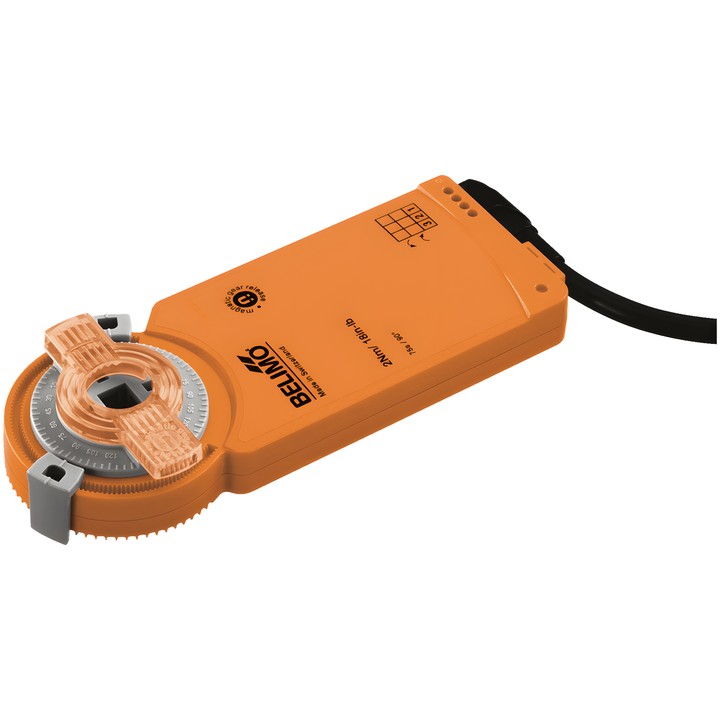

Belimo CM24G-SR-F-R – actuador de compuerta

Actuador modulante destinado a posicionar compuertas en instalaciones técnicas de edificios. Según la documentación, es adecuado para compuertas de aire con una superficie de hasta aprox. 0.4 m².

Características principales

• Par del motor: 2 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Rango de control Y: 2...10 V; señal de realimentación U: 2...10 V.
• Tiempo de movimiento del motor: 75 s / 90°; ángulo de giro: máx. 95°, ajustable mediante topes mecánicos.
• Sentido de movimiento del motor: giro a la derecha (cw); ajuste manual mediante un imán.
• Conexión mecánica: unión de forma de 8x8 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Consumo durante el funcionamiento: 1 W; en reposo: 0.5 W; potencia para dimensionar los cables: 1.5 VA.
• Grado de protección IEC/EN: IP66; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Requisito de montaje: para garantizar IP66, la parte trasera del actuador debe quedar ajustada al cuerpo de la compuerta. Si se instala girado 180°, la documentación solo garantiza IP54.
