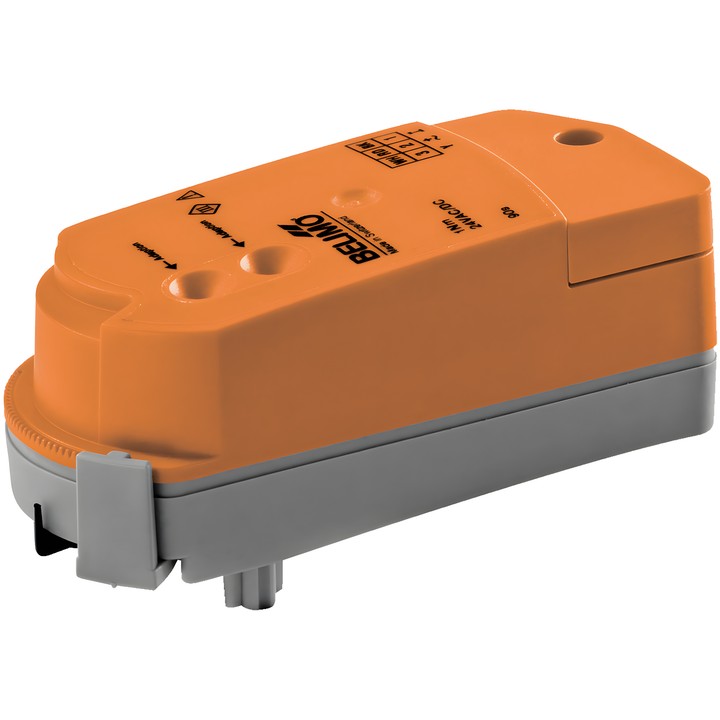

Belimo CQ24A-MPL-T - actuador rotativo para válvulas de zona

Belimo CQ24A-MPL-T – actuador para válvulas de zona

El actuador rotativo comunicativo recibe una señal de control digital a través de MP-Bus y coloca la válvula en la posición solicitada. Está diseñado para válvulas de zona; se monta en la válvula mediante encaje, sin necesidad de herramientas.

Características y parámetros principales

• Par del motor: 1 Nm; tiempo de recorrido: 75 s / 90°.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control comunicativo: MP-Bus.
• Consumo de potencia durante el funcionamiento: 0.6 W; en posición de reposo: 0.4 W; potencia para el dimensionamiento del cableado: 1.1 VA.
• Conexión de alimentación y control: bornes 2.5 mm² (cable ø6.3...6.8 mm, 3 conductores).
• Indicador mecánico de posición y limitador del ángulo de giro; el ángulo se puede cambiar con un clip en pasos de 2.5° para ajustar el caudal máximo de la válvula.
• Accionamiento manual tras desacoplar el actuador de la válvula.
• Grado de protección IEC/EN IP40; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).

El dispositivo no admite el control convencional mediante una señal estándar ni la configuración de señales, por ejemplo, del tiempo de recorrido.
