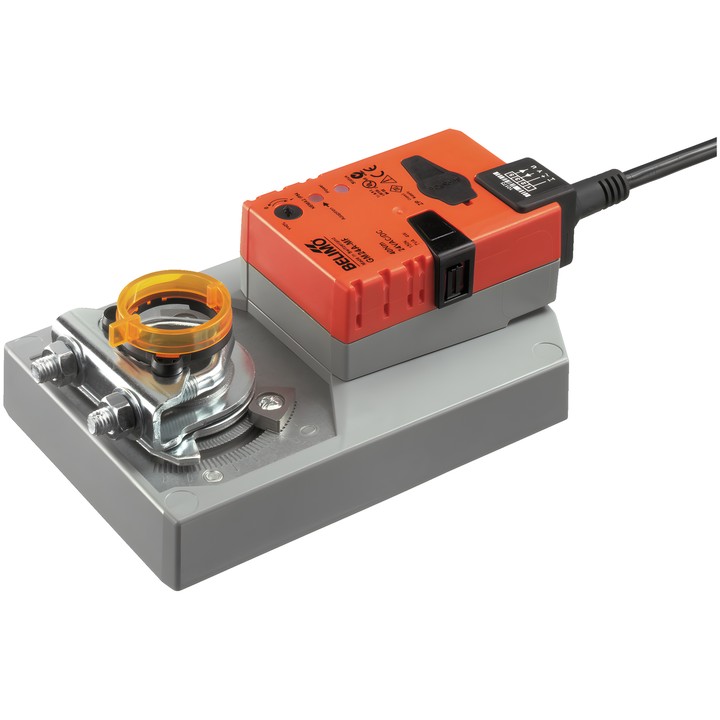

Belimo GM24A-MF - actuador de compuerta 40 Nm

Belimo GM24A-MF – actuador de compuerta

Actuador configurable diseñado para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, está destinado a compuertas de aire con una superficie de hasta aprox. 8 m².

Características principales

• Par del motor: 40 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; rango ajustable: 75...290 s.
• Ángulo de giro: máx. 95°, con posibilidad de limitarlo en ambos lados mediante topes mecánicos.
• Abrazadera de montaje universal reversible para un eje de 12...26.7 mm.
• Cambio del sentido de movimiento mediante interruptor 0/1; ajuste manual con botón y posibilidad de bloqueo.
• Conexión de alimentación y control: cable 1 m, 4x 0.75 mm².
• Consumo de potencia durante el funcionamiento: 4.5 W; en reposo: 1.5 W; potencia para dimensionamiento: 7 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Los parámetros del dispositivo se pueden modificar mediante Belimo Assistant 2 o ZTH EU. El actuador permite adaptar el rango de ajuste y realizar la sincronización; está protegido contra sobrecargas y se detiene automáticamente al alcanzar la posición final.
