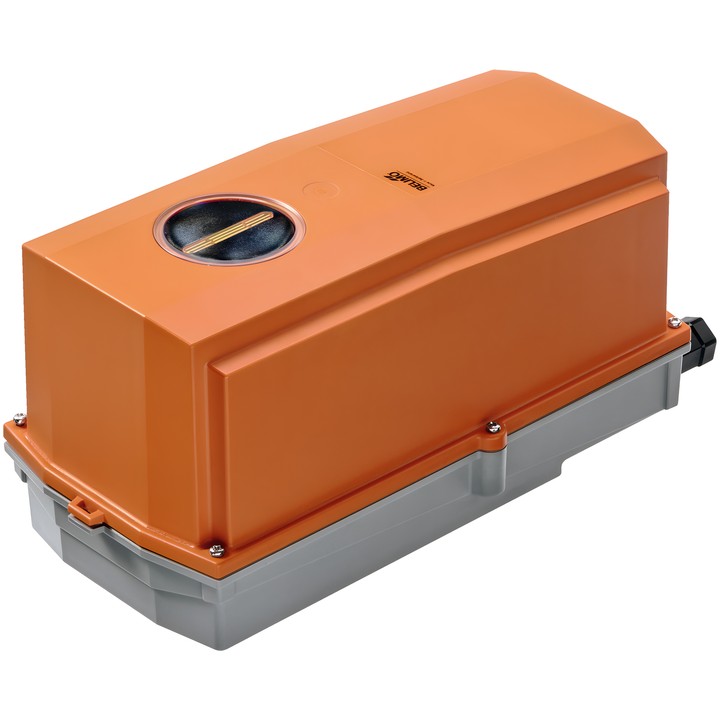

Belimo GRC24G-MF-T-5 - actuador rotativo para válvulas

Belimo GRC24G-MF-T-5

Actuador rotativo configurable diseñado para válvulas rotativas y compuertas. La posición se establece mediante la señal analógica de control Y, mientras que la tensión U se utiliza para indicar la posición de la válvula.

Características y especificaciones principales

• Par de giro: 40 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
• Tiempo de giro: 35 s / 90°; tiempo de funcionamiento ajustable: 35...150 s.
• Consumo de potencia durante el funcionamiento: 8 W; en reposo: 2.5 W; para el dimensionamiento de cables: 11 VA.
• Conexión de alimentación y control: bornes 4 mm² (cable ø4...10 mm, 4 hilos).
• Conexión de brida: F05; grado de protección IEC/EN: IP66/67; NEMA 4X.
• Clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Ajuste manual mediante pulsador con posibilidad de bloqueo; indicador de posición.
• Ángulo de giro ajustable con topes mecánicos; ajuste estándar: 0...90°.
• Configuración de parámetros mediante Belimo Assistant 2 o ZTH EU.

El actuador está destinado a instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la ficha técnica, es especialmente adecuado para aplicaciones en exteriores.
