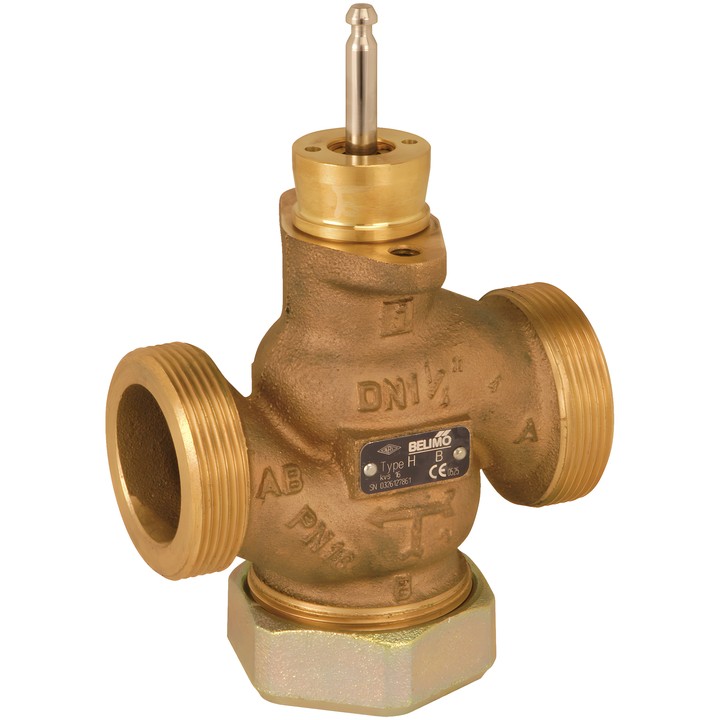

Belimo H413B - vanne à siège 2 voies DN 15

Belimo H413B – vanne à siège 2 voies

Vanne avec filetage mâle destinée aux installations hydrauliques ouvertes et fermées, ainsi qu’à la régulation côté eau des installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur pour vanne à siège.

Caractéristiques principales

• DN 15, PN 16, ps 1600 kPa ; raccordement G 1 1/8".
• Kvs 1.6 m³/h ; course 15 mm.
• Fluide : eau ou eau avec max. 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F].
• Caractéristique de débit : à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
• Fuite admissible : max. 0,05 % de la valeur Kvs.
• Corps de vanne : CC499K ; obturateur et tige : acier inoxydable ; joint de tige : joint torique EPDM.

Consignes de montage

Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Le chauffage de la tige est nécessaire pour une température du fluide de -10...2°C.
